Proceso ilustrado CAD para crear un 3D impreso dispositivo asistencial en plástico ABS (3 / 20 paso)

Paso 3: Representación del diseño final

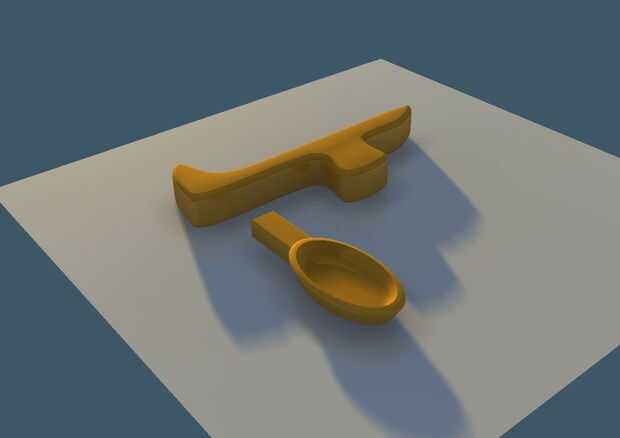

Aquí es una escena renderizada del programa CAD (diseño asistido por ordenador).

Caminaremos a través de los pasos de diseño, uno por uno.

Hay un montón de programas CAD gratuitos como Google Sketchup.

El que utilizamos es trueSpace.  No te preocupes que es distinto al que se que utiliza.

Todos tienen los mismos principios: tomar objetos simples llamados "primitivas" como cubos, barras, toroides (donuts) y esferas; entonces el fusible o restar para hacer estructuras más complejas.
