Paso 1: Ordenar las herramientas y productos químicos
Si a partir de cero, necesita algunas cosas para la entrega de la orden.
1) comprar un clavo de UV lámpara de curado. El que compró costo £10,47 incluido Ebay (entrega gratuita). Si nos fijamos en la fotografía de mina, pueden ver decenas de vendedores de la misma. Fue anunciado como ''luz de lámpara de UV de 36W uñas Secador + 4 x 9W Blubs de Gel curado ". Quitar la parte inferior deslizante y no molestaba usarlo.

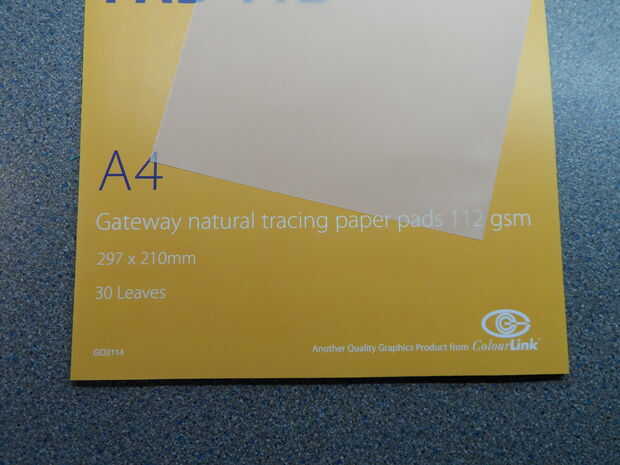

2) consigue un papel de calco de buena calidad. Muchas personas en línea sugieren alternativas, así que prepárate para experimentar, estoy seguro de que hay muchas opciones diferentes. En el pasado, tengo compra algunas PCB 'especial' rastreo papel llamado 'Película de la impresión del PCB Laserstar', fue brillante, pero demasiado caro para mi situación actual. Esta vez, fui a mi tienda de arte local (Hussey caballeros Ltd. Bramford Rd, Ipswich, Suffolk, Reino Unido IP1 4AS teléfono: 01473 461603) y compré un bloc A4 de su papel 112gsm 'Puerta de entrada papel de calco natural pastillas 112 gsm'. Obtienes 30 hojas, que corté en tamaño A5, porque todos mis PCBs son más pequeños que A5! Este trabajo cuesta £6. 50p incluye VAT. Tenía la intención de comprar papel 90gsm que estoy seguro que sería genial, pero también tenían este papel más grueso en la acción. La idea es que el papel pasa UV fácilmente; papel de trazo grueso tiene una superficie muy lisa que reproduce fino detalle muy bien; no arruga el papel grueso; papel grueso es dimensionalmente muy estable, al pasar por la impresora láser.

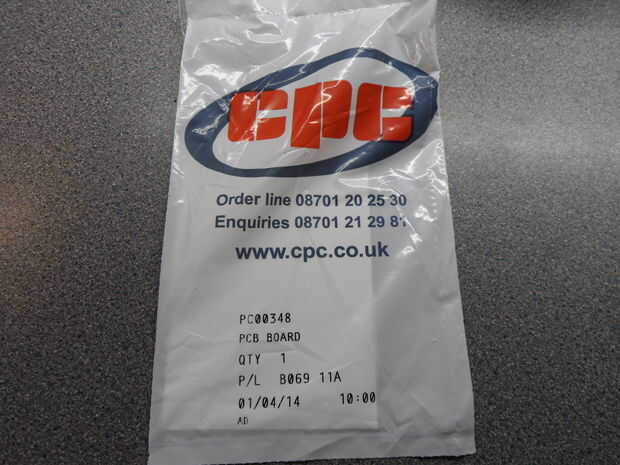

3) conseguir algunos PCB previamente sensibilizada. Usar de un solo lado, economía. He tenido gran éxito con los tableros de la economía de electrónica rápida, pero esta vez que fui al CPC (www.cpc.co.uk) porque no cobran la entrega, incluso para un pequeño orden. Pedí ' economía PCB Board 4 "x 6" PC00348' en £2,49 VAT. inc Esta placa tiene una capa fotosensible grabado resistir ya puso sobre él. Tiene una capa de cinta negra pegada sobre el resistir, para mantener la luz lejos. Esta capa tiene que ser eliminado, justo antes de exponer a la fuente de luz UV.
4) Desarrollador de la Junta. Ordené «desarrollador de polvo para 1 L PC00034» a £2,09 con IVA de CPC. Sólo hago tableros pequeños, así que divide el polvo en 4 y mezclar sólo hasta una cuarta parte del polvo (para hacer 0,25 L de solución de revelado). La dilución varía, pero utilizo 50g para 1 litro (la más fuerte dilución recomendada). Añadir 12.5g de polvo a 0,25 L de agua en una botella. El desarrollador tiene una vida útil de 3 a 4 semanas.

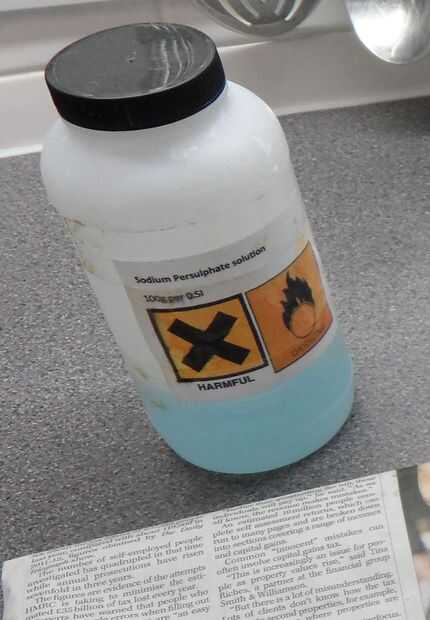

5) química aguafuerte. Prefiero persulfato sódico cloruro férrico, pero tampoco están bien. Persulfato de sodio es un líquido transparente, para que pueda ver el progreso de la aguafuerte y quitar la Junta tan pronto como se termine. El cloruro férrico es opaco, y tienes que mantener elevación del tablero hacia fuera para comprobarlo. Ambos productos químicos vienen como un polvo/cristales. Cuando se mezcla, es vital que agregue el polvo al agua, no el agua al polvo (este último puede hervir la cantidad pequeña de agua y lanzar algunos realmente desagradable ácido hirviendo en la cara). Para hacer la solución, añadir 100g de polvo de sodio persulfato para 0,5 L de agua del grifo. Compré el 0,5 kg de sodio persulfato de ebay un par de años y mezcla 0,5 L de solución según sea necesario. La solución se supone que tiene una vida útil de 6 a 8 semanas, pero actualmente estoy usando solución que mezclé hasta hace 2 años - parece muy bien y todavía graba bien. Si yo estuviese comprando ahora, probablemente lo añado a mi pedido CPC como 'grabador electrónicos KEMO, 100 G PC01608' en £2,75 VAT. inc
Estos bienes total £24. 30p (incluyendo IVA y portes) y establecer años de fabricación del PWB!
