Paso 4: Calibrar el tiempo de grabado
Con una nueva puesta a punto, necesita averiguar el mejor momento de la exposición. Esto sólo es necesario hacer una vez (en teoría).

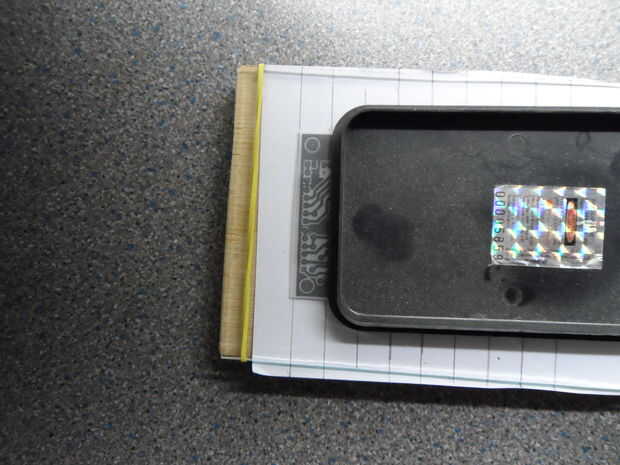

Una tira de PCB se coloca bajo la impresión del PCB (tóner negro debe estar en contacto con la capa fotosensible de la placa) y el vidrio se mantiene firmemente hacia abajo para fijar todo.

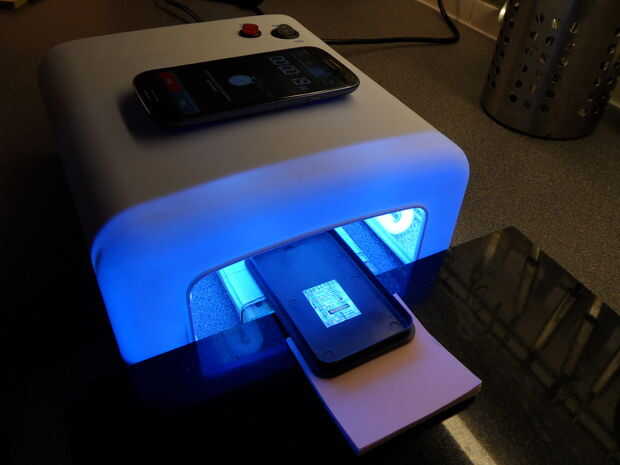

Una opaca tarjeta (o similar) se coloca sobre la Asamblea, dejando una pequeña área expuesta del PCB. La lámpara se coloca en la parte superior y encendida por un minuto. Luego la tira de tarjeta opaca se mueve para exponer una nueva tira de PCB y la lámpara encendida para otro intervalo de un minuto. En esta etapa, la primera área expuesto ha tenido un total de dos minutos de la luz UV, y la segunda área ha tenido un minuto de exposición. Este proceso se repite, construyendo lentamente un conjunto de áreas de PCB, cada uno con un tiempo de exposición diferente, conocido.
Hice 8 áreas de PCB, cada 1cm de ancho.

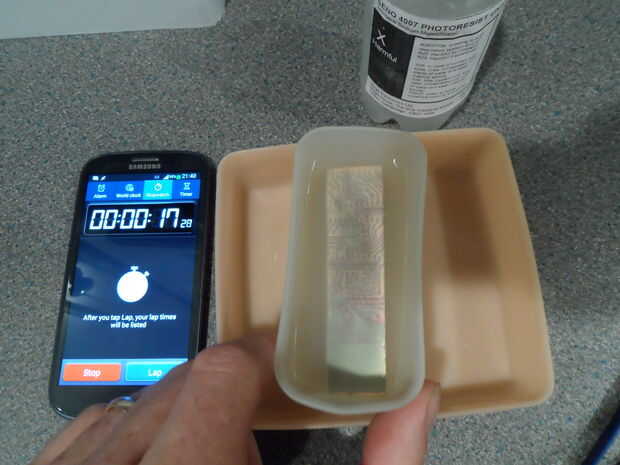

La Junta resultante es desarrollada por inmersión en el revelador (por 60 segundos o menos, dependiendo de la temperatura del revelador) y luego enjuagar con agua del grifo. Agita la Junta continuamente durante el desarrollo. El desarrollador debería permitirle terminar su trabajo - no es necesario juzgar cuando es adecuado eliminar la placa, usted realmente no puede desarrollar demasiado a menos que lo dejas en 20 o 30 veces el tiempo óptimo.
El revelador usado es devuelto a la botella de stock para uso futuro (tiene una vida útil de 3 a 4 semanas).

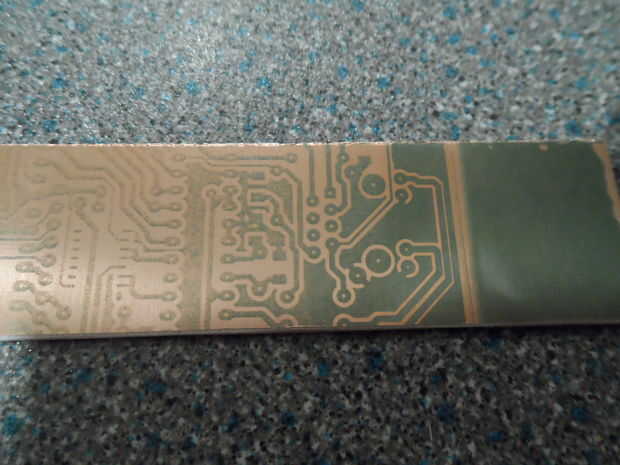

Inmediatamente puede juzgar el mejor tiempo de la exposición mirando atentamente la imagen que queda. Algunos serán muy delgadas (demasiado exposición) será demasiado oscuro (no exposición). También puede grabar la Junta y ver el efecto de los tiempos de exposición diferentes en el producto terminado.
Sorprendentemente, el tiempo de exposición que requiere fue corto (1 a 2 minutos). Las lámparas deben ser bastante potentes.
Probablemente debo repetir el proceso con 20 intervalos de segundo, para obtener una estimación más precisa del mejor tiempo de exposición.
