Producción del PWB rapidito (con cargador de batería de NiCd de bono)

hay un montón de muy buenos recursos en Instructables para hacer transferencia de tóner de impresora láser, y para circuitos complicados o paso fino es probablemente el camino a seguir.

Pero ¿qué pasa si usted está varado en una isla desierta con ninguna impresora laser y desea trabajar en un circuito muy rápido? ¿Qué pasa entonces?

(OK, sinceramente, sólo encuentro un poco de una molestia al fuego águila, etc. para hacer un circuito cargador de batería rápido y sucio.)

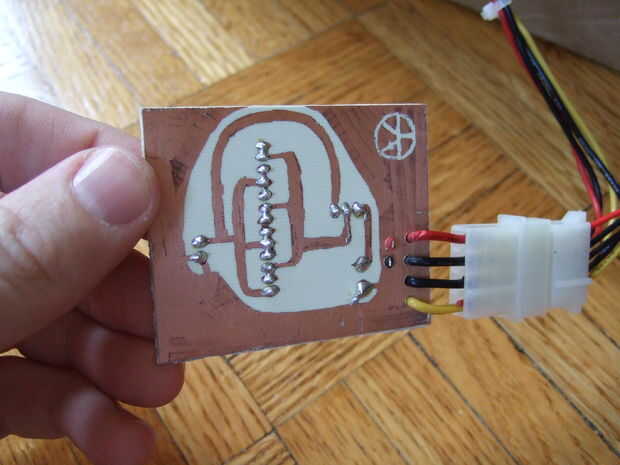

Aquí hay un tutorial de mini de casa grabado con Sharpies de principio a fin. Es básicamente "dibujar el circuito con sharpies, luego etch" pero el oro está en los detalles.

Etiquetas: Circuito, Diseño, Cargador, Batería, Sharpie, Grabado de pistas, Constante, Actual, A mano alzada
