Paso 10: Taladrar los agujeros

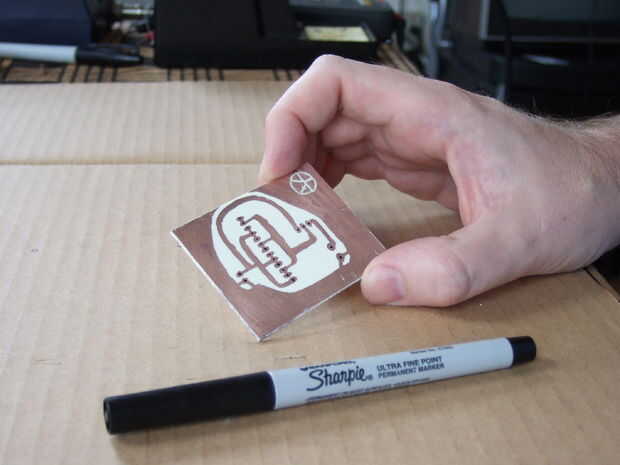

Para una fila larga, como la resistencia toma cabecera, voy a poner un punto en medio del pin superior, luego uno en el perno más bajo, luego alinear los dos puntos en el perfboard y rellenar el resto. Así el encabezado entero es exacta de 0,1" de centro a centro.
El sharpie punta ultra fina va directamente a través de orificios perfboard.
Echa un vistazo para asegurarse de que se ve todo ok, entonces una vez que has salpicado por todo el tablero, llegar a la perforación.

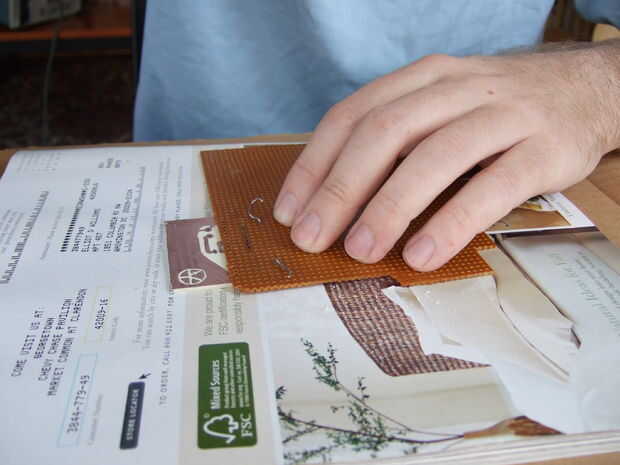

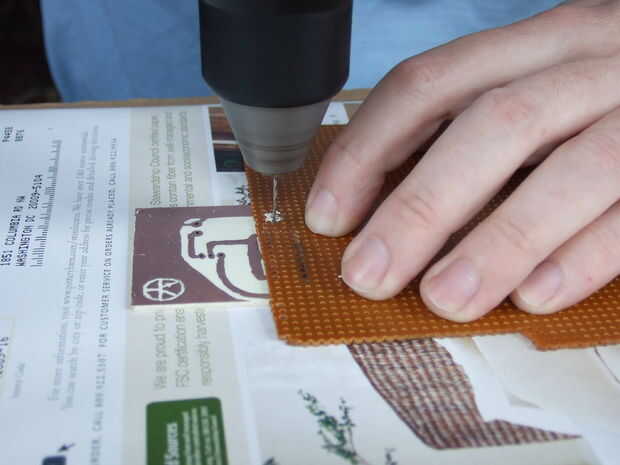

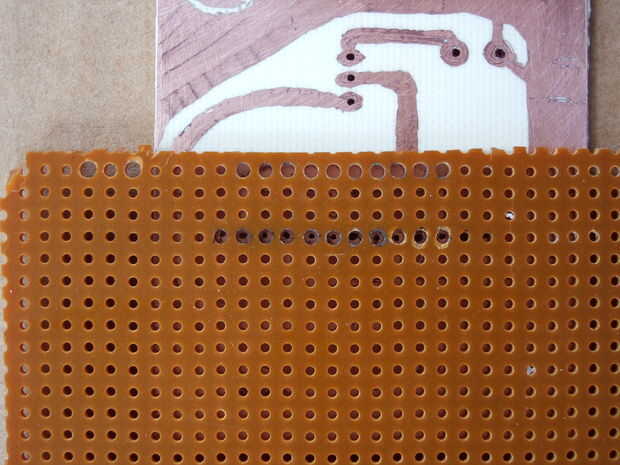

El perfboard, excepto que esta vez como una plantilla para taladrar. Alinee los orificios para que puedes ver los puntos en ellos, luego perfore los pines superiores e inferiores, igual que cuando les de la marca. Ahora usted puede pegar algo en los orificios para mantener la plantilla y Junta Directiva alineada. Usé algunos soldadura que estaba ahí. Componentes gruesos cables o alambre de conexión funciona bien también.

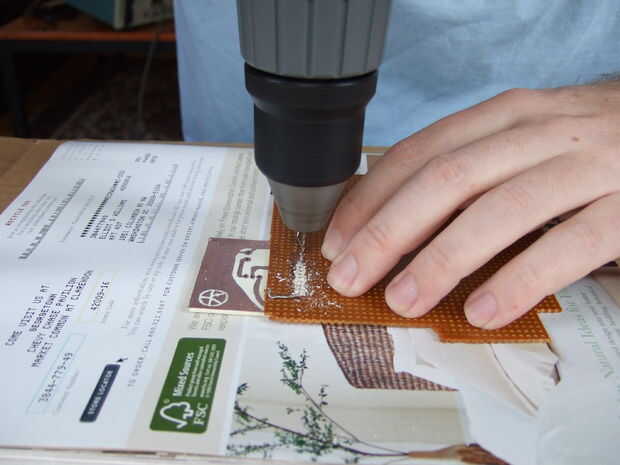

Una vez que tienes el conjunto de la plantilla de perfboard, los otros orificios toman sólo unos segundos. Este truco es enorme para multi-pines ICs.

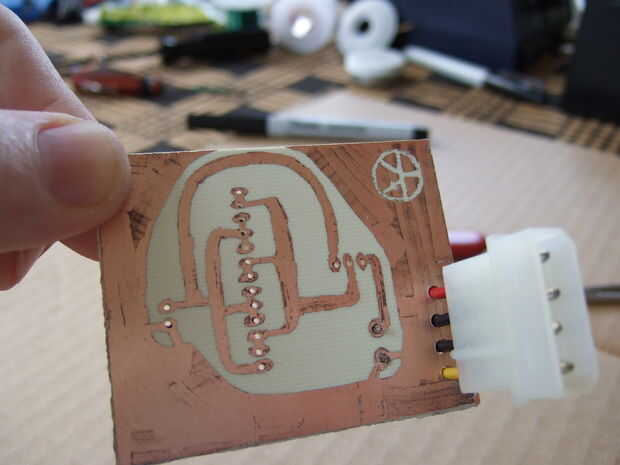

Perforé 6 más agujeros en el tablero para acomodar los cables desde el enchufe de alimentación por lo que puede recorrer el tablero como medida de alivio de tensión. (Creo que aprendí el truco aquí en algún lugar. No puede recordar dónde. Es una buena).
