Producción del PWB rapidito (con cargador de batería de NiCd de bono) (11 / 13 paso)

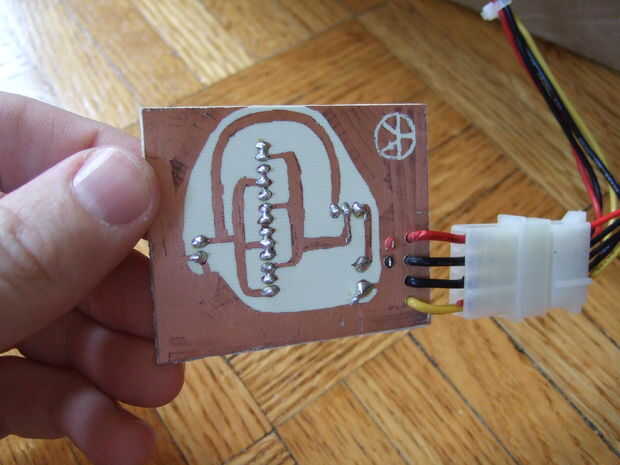

Paso 11: Rellenar la Junta y soldadura

Nada especial que decir. Están todos en una fila porque usaste la plantilla perfboard. Y las pastillas que usted dibujó una superficie agradable a la soldadura para. Esta parte es lisa vela.

Si usted no está interesado en el circuito de cargador de batería, estamos listos.

En Resumen: Practique primero en papel, utilice diferentes anchos de sharpie, imagen del espejo con la cámara si es necesario y el perfboard como plantilla/plantilla siempre que pueda.

De lo contrario, dibujar el circuito.

Puntos de bonificación si puede que se vea un poco artístico moderno.
