Paso 2: Diseño del circuito y la Junta

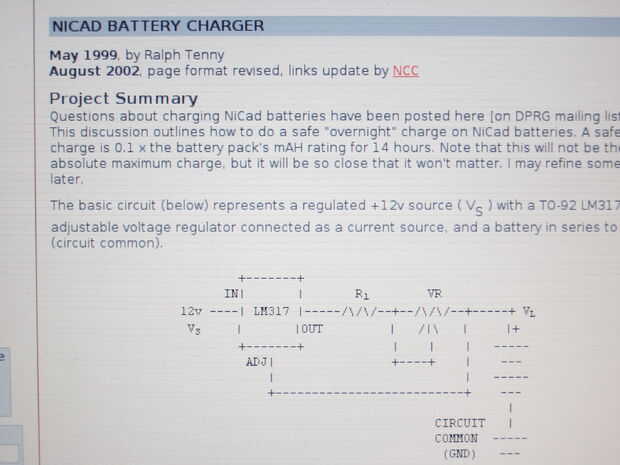

El circuito de 's bastante claro. Poner una resistencia (o un grupo de resistencias en paralelo) entre los dos polos de un regulador de voltaje LM317T y escupe hacia fuera corriente igual a 1.25 V / ohms R.
El silbato solamente que tiene este cicruit, de hecho, es la adición de un montón de tomas que te permiten corrientes de carga variable, que es útil porque tiene un montón de diferentes baterías de NiCd/NiMH con capacidades diferentes y quiere cargar a todos.

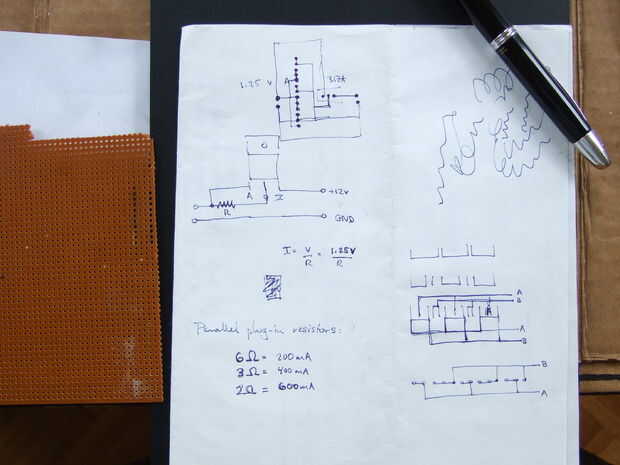

Así que primero alrededor un poco, luego bosquejó el circuito en papel. A continuación busqué las conexiones para el LM317 en el datasheet e hizo una maqueta rápida dibujo sobre papel con espacio real-agujeros de perno, solo para ver cuanto espacio necesito en una tabla.
