Paso 6: Dibujar las almohadillas y conectar los puntos

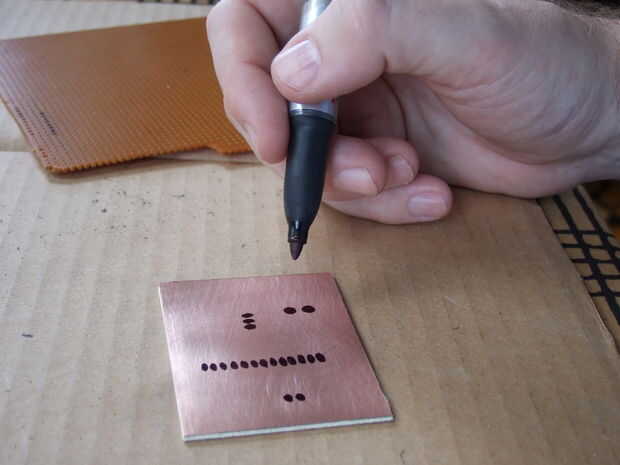

Dibujar más puntos alrededor de cada uno de los centros de pin fino punto. Estos será lo la soldadura sus piezas en más tarde.

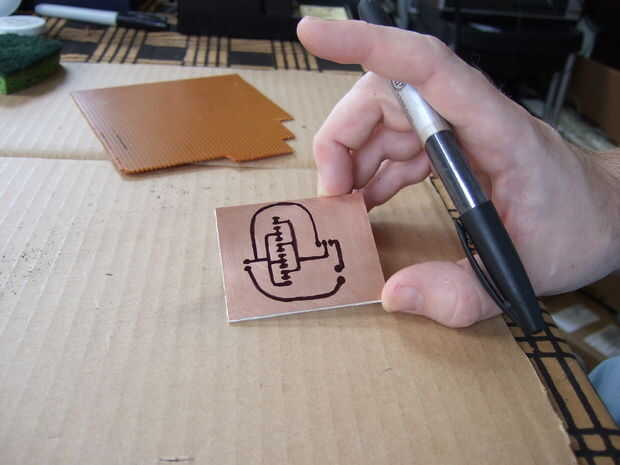

Luego dibujar el circuito. Aquí el ancho generalmente se aplican las reglas--realizar los rastros tan amplio como sea posible sin comprometer su diseño. Rastros de punto fino, ultra fino pueden ser necesarios si usted tiene a la serpiente entre los pernos. De lo contrario, sharpie regular es una buena anchura para la mayoría de los rastros.
Si tienes cualquier lugar cerca de rastro-pines, dude en sacar los rastros primero y hacer cojines de asimétricos para trabajar alrededor de él. Sabe usted donde los centros de pin deben ser porque marcaste con el perfboard.
