Programa de cualquier placa Arduino al USB de la viruta se rompe/corrompe... La manera fácil! (2 / 3 paso)

Paso 2: Tiempo para algunos soldadura de Honda!

Desoldar el MCU de la paralaje de la Junta de inicio rápido con aire caliente de un cautín de butano sin cable con la punta de aire caliente conectada. Una pistola de calor de sobre 1500W también habría trabajado pero es fundir la soldadura sobre un área bastante mayor que el soldador inalámbrico con una punta de aire caliente. CUALQUIER tipo de soplete se recomienda !!!

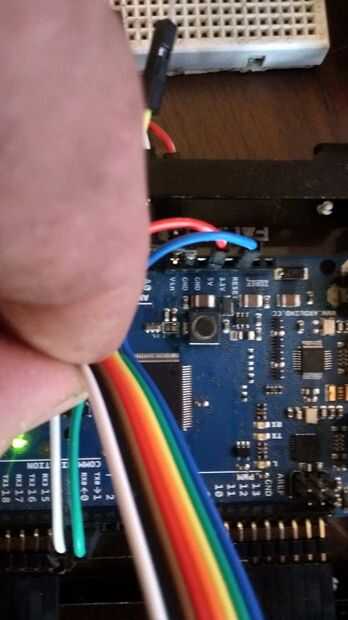

Soldado algunos strip masculino encabezado en la tabla de inicio rápido donde las líneas FTDI están de acuerdo con el esquema.

Inicio rápido (u otros FTDI)---> cualquier Arduino

DTR(RESET)---> RESET

TX (a través de 3V3 desplazador nivel TTL OK)--> TX

RX---------------------------------------->RX

GND------------------------------------->GND

Si tu tablero es alimentado externamente y no se basa en el USB para la energía que necesitas!

5V(VIN)---> 5V (opcional para ARDUINOS de 5V)

3V3 (si está disponible)---> 3v3 (opcional para 3V3 ARDUINOS)
