Programa de instalación de cuatro canales MCP4725 ADAFRUIT (1 / 2 paso)

Paso 1: MCP4725 / HARDWARE

Hay mucha información en el sitio adafruits, además de en la hoja de datos, así que supongo que lees tanto.

Cuál es importante es Puerto Adafruits A0 y cómo utiliza.

Básicamente dice la DAC que dirección se debe utilizar o en que dirección debe tomar commandes del bus I2C .

Hay dos direcciones disponibles 0x63 y 0x62.

Si A0 no está conectado a todos o a la tierra, el CAD tiene la Dirección 0x62.

Si A0 es 5V/alto, el CAD tiene la Dirección 0x63.

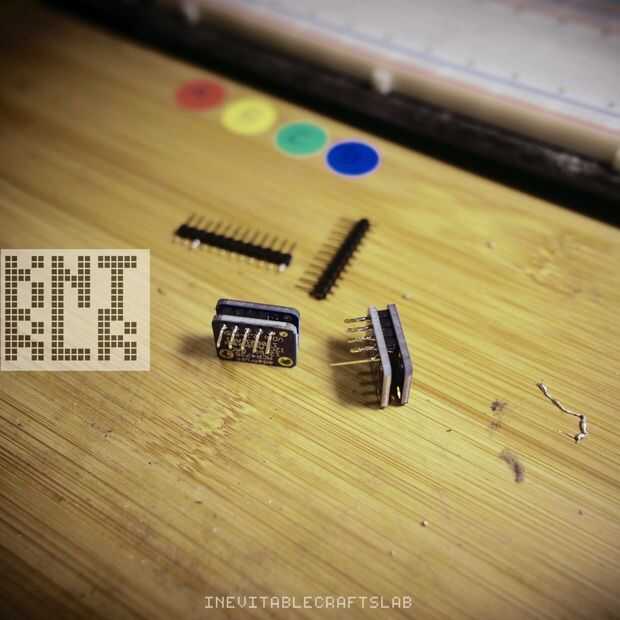

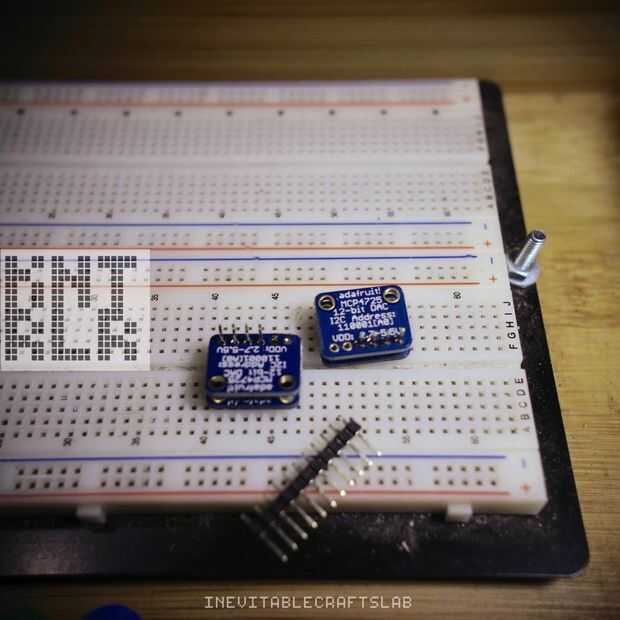

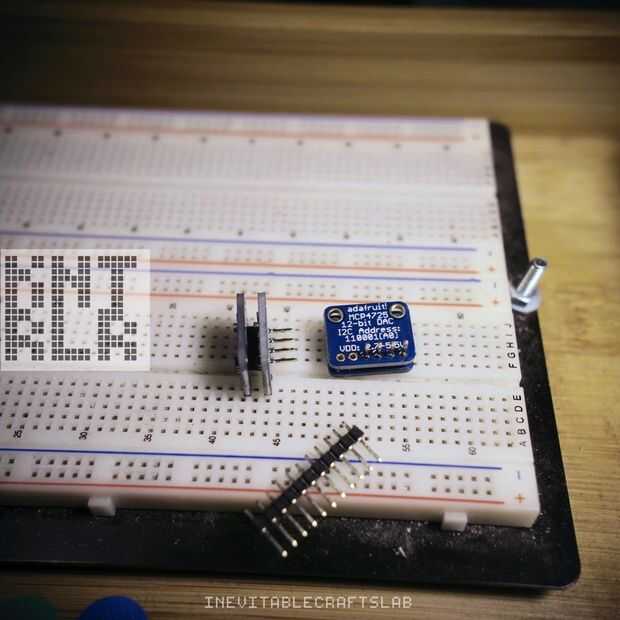

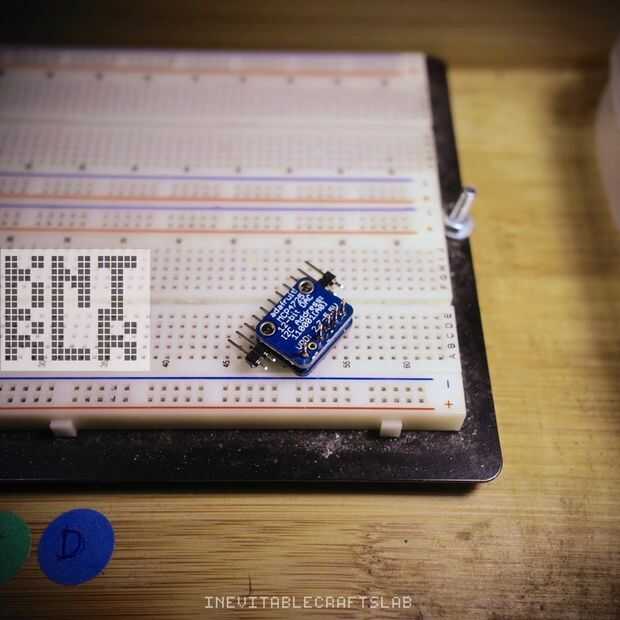

Cuando usted mira las fotos, puedes ver que he hecho paquetes de dos, utilizando la fila de plástico como distancia.

Había conectado al bus I2C con alfileres y dejaron el A0 y el Vout abrir.

Siguiente lo que hice es conectar los cables de bus I2C con mi controlador, en mi caso su un pluma de Adafruit M0.
