Programa un ATmega168/328 con codebender (5 / 5 paso)

Paso 5: Programación del ATmega

Ahora tienes un microcontrolador ATmega fácilmente programable para sus proyectos integrados.

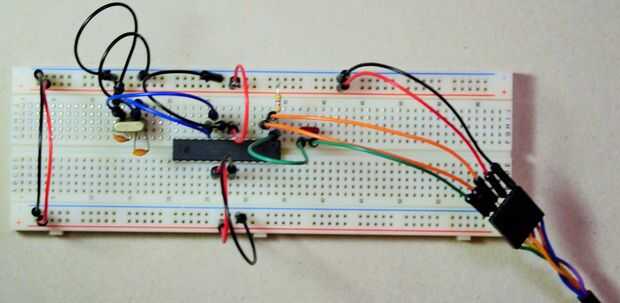

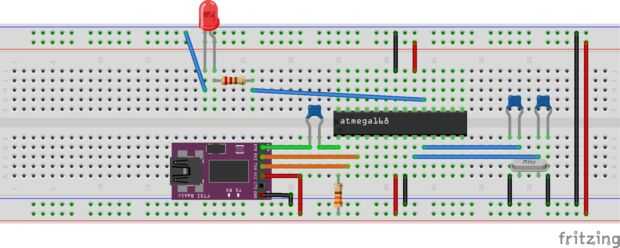

Para programar este ATmega necesita el tablero básico de FTDI o cable FTDI y el capacitor de 100nF para el pin de reset. En las fotos puede ver un cable FTDI conectado el ATmega y un bosquejo de Fritzing con un tablero básico de FTDI.

He incluido un LED (con un resistor de 220 ohmios) en el pin 19 del ATmega (corresponde al pin 13 de Arduino).

Prueba ahora con el ejemplo de "parpadear".

en

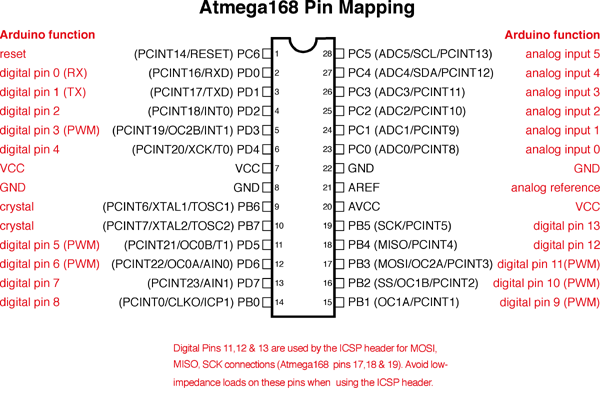

encontrará la asignación de los pines de arduino para los microcontroladores ATmega 168/328
