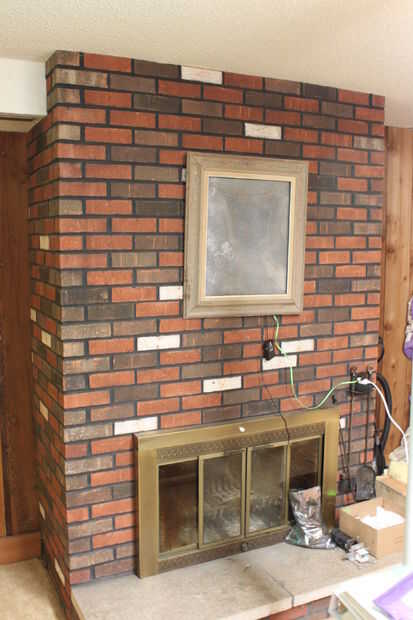

Nuestro hackerspace tiene una pared de ladrillos en blanco encima de la chimenea. Ha sido un invierno frío por lo que hemos tenido un buen número de incendios, pero hay algo equivocado en una pared de ladrillos en blanco. En este proyecto te documento de cómo crear una animación, controlado por Arduino, diseño EL alambre montado en un marco de imagen, seguro que spiff de cualquier trozo solitario de espacio de la pared. Voy ir más allá de solo encender las luces y mostrar cómo puede controlar hasta 10 diferentes segmentos de la imagen usando un Cool-Neon Arudino protector y un poco de software de código abierto.
Suministros necesarios
- EL alambre - 4 5' segmentos de alambre de neón fresco (alta brillante Standard 2.6 mm)

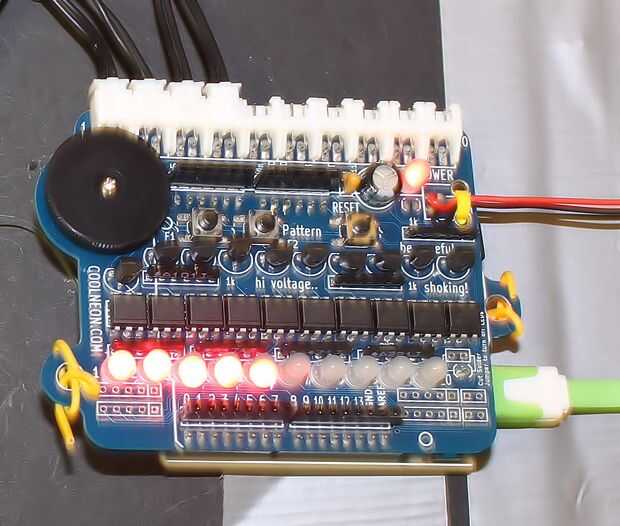

- Coolneon Arduino Shield - disponible en la Página Web CoolNeon
- Microcontrolador Arduino- He utilizado un clon de Arduino Leo electrónica sin fronteras
- Micro adaptador USB / alimentación
- Antiguo Marco de fotos - desde el ático
- Negro cartulina base de espuma - de Hobby Lobby
- Linea de pesca o de alambre magneto - para sostener EL alambre a la Junta, he encontrado el alambre del imán (normalmente usado para enrollar alrededor para de motores eléctricos) trabajó mejor que el sedal ni bloquea el resplandor del-Wire (como cable del timbre por ejemplo), pero el alambre del imán para que sea más fácil mantener EL alambre en forma.
- 1 clavo - para empujar los agujeros a través de la cartulina
- Acrílico o vidrio para caber el marco
- Pintura brillo translúcido, - añade un brillo especial y oculta las imperfecciones en el diseño de la insignia.
- Cinta para ductos
- Xacto cuchillo
- Proyector, retroproyector o un buen artista - transferir el diseño a la cartulina
Aquí está un video del Logo en acción incluyendo una demostración de cómo el escudo puede personalizarse dinámicamente para un diverso número de canales y un diverso patrón y la velocidad de alimentación.
