Paso 1: EL cable, ¿qué es?
Generalmente se pronuncia "E" "L" de alambre, es corto para Electro luminiscente alambre. EL alambre es fino, como un cable USB, cuando se cargan eléctricamente y se ilumina como un poco de neón. Es muy flexible y se puede coser en la ropa. Hay versiones incluso impermeables del alambre del!
Para la buena formación sobre el funcionamiento interno de alambre, (cómo corriente alterna provoca fósforo brille y cómo EL alambre de la soldadura), echa un vistazo en este Instructable galardonado:
¿Cómo controlo mi EL alambre?
El adaptador de alimentación fresco neón-alambre incluye un cable o con pilas de fuente de alimentación que tiene las opciones:, de, o parpadea, así que si todo lo que quiere hacer es flash el alambre que brilla intensamente, son todo. Pero nosotros queríamos jugar con otras opciones, incluyendo iluminación de diferentes secciones de la muestra en diferentes momentos, parpadeando solamente los ojos de nuestro logotipo, variando la velocidad del parpadeo, etc.. Para ello usé un Arduino y el escudo de neón fría. Lo bueno de este proyecto es un conductor muy flexible y poderoso (véase el bosquejo de neón fresco abajo) disponibles y eso no significa poca o ninguna programación requerida (pero todavía tendrá que configurar el software para cargar el controlador)
Configuración de la pantalla de neón fresco

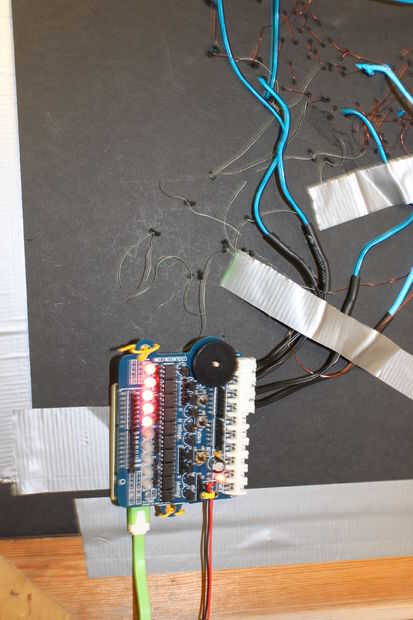

Antes de crear el arte de la pared, puede que desee obtener el software configurado y ver qué se puede hacer con el alambre del. Hay 10 canales en el escudo de Cool-neón, para que pueda impulsar, parpadear o atenuar hasta 10 diferentes secciones de su proyecto de forma independiente. Terminé usando 4 canales diferentes: los ojos de conejo son un canal, la cabeza del conejo es un canal, la parte superior izquierda y llave derecha inferior son el tercero y la parte superior derecha y la parte inferior izquierda llave make up el canal hacia adelante.
Para configurar el protector que debe
- Descargar el IDE de Arduino
- Si nunca has usado un Arduino, puede que desee probar uno de las piezas de ejemplo incluye código en la Guía de inicio
- Descargar Cool Neon código de bosquejo por Tully Gehan de www.SamuraiCircuits.com
- Enchufe el cable neón EL fresco en las tomas de canal - ser cuidado de conectar y desconectar las tomas de corriente, es fácil (pero no fatal) para desprenderla de los clips de plástico pequeño que asegure el cable de EL
- Seleccione la flecha de "Ejecutar" en el IDE de Arduino y el código se carga y empezar a correr en el escudo de Arduino
Ejecuta el Arduino Shield: (como se muestra en el video en la Página 1)
- Pulse la el botón etiquetado como "F1" para elegir el número de canales que desea activado
- Oprima el botón marcado "Patrón" para recorrer los patrones disponibles
- Ajuste el potenciómetro a una velocidad o disminuir el parpadeo de EL alambre
