Programable LilyPad-alambre vestido (2 / 8 paso)

Paso 2: Optoisolator

Primer lugar, vamos a abordar la cuestión de la tensión.  Idealmente, nos gustaría aislar el inversor y la fuente de alimentación de la LilyPad y su fuente de alimentación.  Así, cualquier sobretensiones en la línea de CA permanecerá en el lado EL alambre.

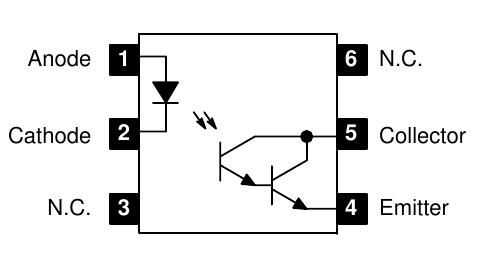

Por suerte, buenos ingenieros eléctricos inventó el optoisolator.  En pocas palabras, el optoisolator utiliza un LED de infrarrojos para enviar un fotón a un detector a otro lado del circuito de control.  Usé un NTE3044, que es un optoisolator con un par de Darlington.  El par de Darlington es sólo dos transistores en serie.

Si conectamos el ánodo a un pin en el LilyPad, los cátodos a GND de la LilyPad y el colector a los laterales de la fuente de alimentación del inversor, entonces efectivamente hemos aislado el LilyPad de cualquier picos peligrosos.  El emisor será utilizada como el disparo para el Triac.
