Programable LilyPad-alambre vestido (6 / 8 paso)

Paso 6: Soldadura de componentes

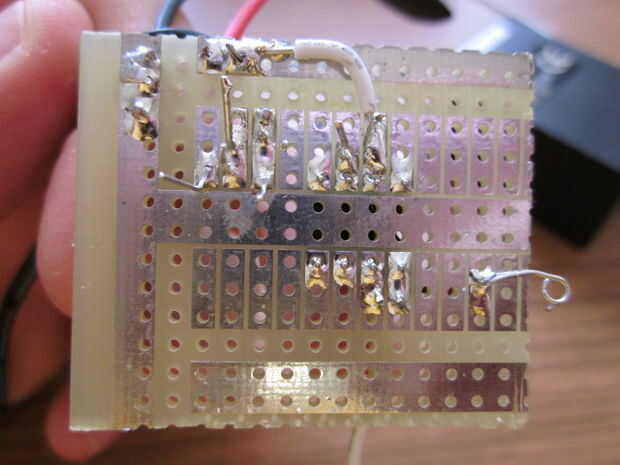

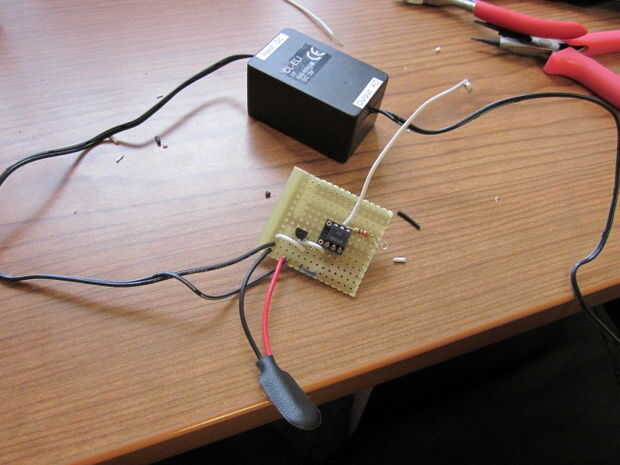

Antes de soldarlo es siempre una buena idea para colocar los componentes en el tablero y ver cómo se encajan entre sí.  Hizo una serie de errores y tuvo que soldar los cables del puente.

Notas: yo acurrucado un extremo de la resistencia de modo que yo podía coser de un pin en el LilyPad a la resistencia.

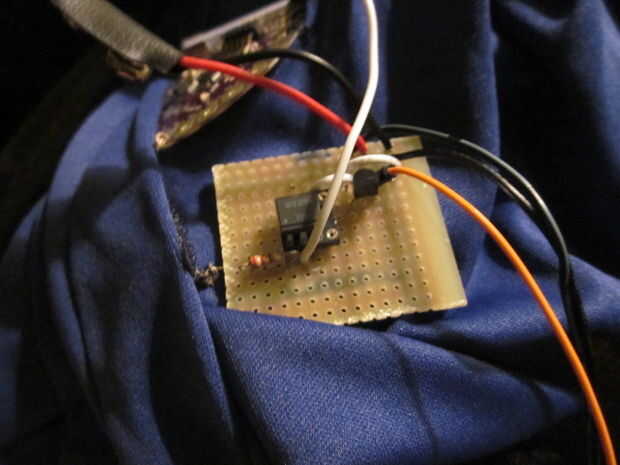

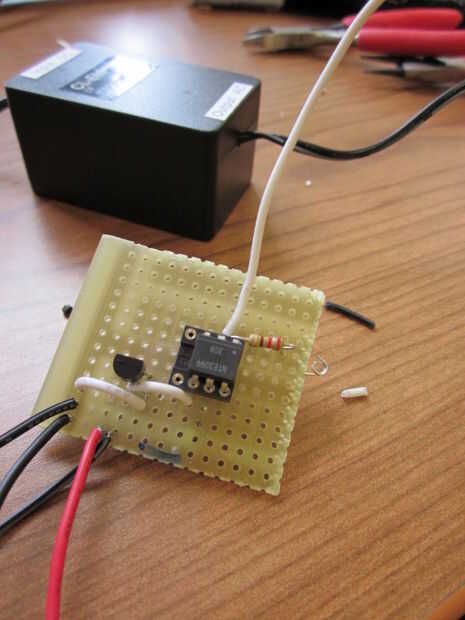

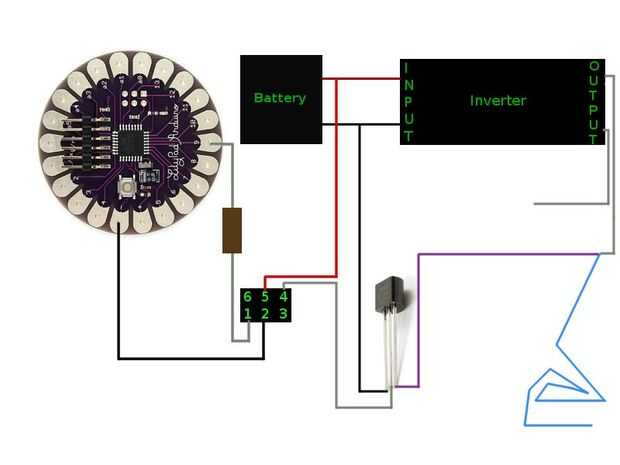

Un diagrama de dibujos animados se proporciona a continuación.  Soldado las entradas de la C.C. del inversor a la resistencia, triac, clavija, conector de fuente de alimentación y dos cables de puente: uno para el lado negativo del LilyPad y uno para la cinta de cobre en EL alambre.

Pronto ofreceré un archivo de eagle.
