Paso 4: electrónica
En este instructable deberás alambre algunas partes con 110 voltios de energía de la línea y la mayor parte de la placa calefactora es metal conductor. A menos que usted no está 100% seguro, lo que está haciendo (y aun entonces no trabajaría sin una) es muy recomendable utilizar un adaptador de tierra falla circuito interruptor o un enchufe de seguridad al trabajar en y con el dispositivo. Estos zócalos se apagan la corriente inmediatamente cuando una corriente de fuga está presente (por ejemplo, a través de TI). De lo contrario tienes que esperar a que uno de los fusibles que sopla necesita mucho más energía (en el poder de Alemania línea fusibles en unos 3.6 kW). GFCI es barato seguridad características que todo el mundo quisiera instar a utilizar. Se puede comprar por ejemplo en amazon.com.

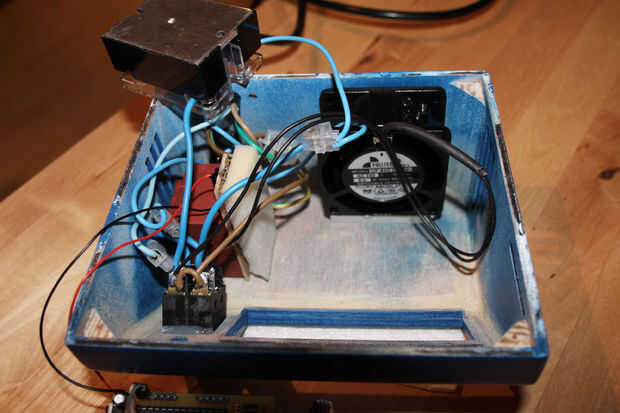

Ya que estoy planeando sobre el uso de calefacción potencia hasta 1 kW, la alimentación principal es conducida a través de un fusible de 10 amperios y una potencia mecánica del interruptor con un LED indicador de alimentación. Estos dispositivos pueden desconectar el controlador de todo y circuito de calefacción de la corriente alterna. El cable de tierra se alimenta en el conector de cartuchos de calefacción y debe estar conectado a todas las partes metálicas de la cubierta conductoras.

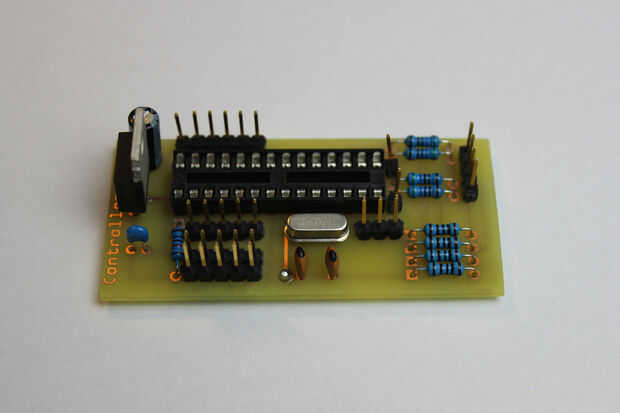

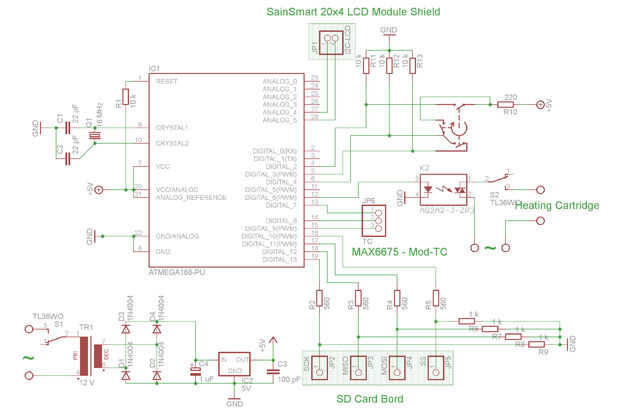

Como se puede ver en el esquema del circuito de electrónica, una de las líneas V 110 del interruptor es llevada al calefacción conector del cartucho a través de un relé de estado sólido y un segundo interruptor mecánico, mientras que la segunda línea está conectada directamente con el conectador de cartucho calefacción. Cuando pin 6 en el programador de Atmega está establecido en alto y se activa el segundo interruptor mecánico, el circuito de carga se cierra y alimenta a los cartuchos de calefacción. El segundo interruptor mecánico también contiene un indicador LED que visualiza los pulsos de la calefacción.

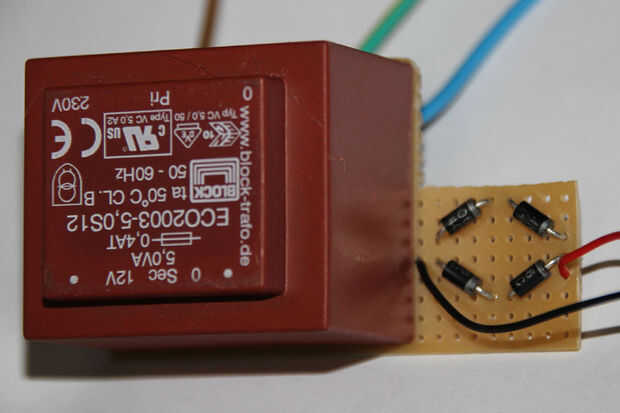

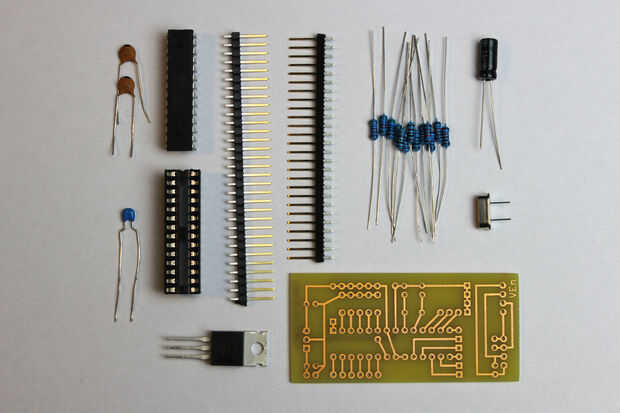

La fuente de baja tensión para el circuito de control es generada por un transformador de letra pequeña que genera 12 V AC que posteriormente es introducido en un puente rectificador de cuatro diodos y un regulador de voltaje lineal LM7805.
Para medir la temperatura, utilizamos un termopar tipo K y tablero de regulador del MAX6675 (MOD-TC). El MAX6675 chip tiene un convertidor de anuncio interno de 12 bits y puede ser conectado mediante una interfaz serial. La pantalla LCD (SainSmart CII/I2C/TWI 2004 serie 20 x 4 LCD módulo de pantalla), está conectado con el puerto de I2C del Atmega y la tarjeta de interfaz de la tarjeta SD está conectado con la interfaz SPI. Para navegación y configuración de los parámetros se utiliza un codificador rotatorio con pulsador integrado.
La placa también contiene un interruptor térmico, que desconecta mecánicamente los cartuchos de calefacción cuando la temperatura es de más de 190° C.
