Programable regulador de temperatura + placa (7 / 7 paso)

Paso 7: Montaje de la placa

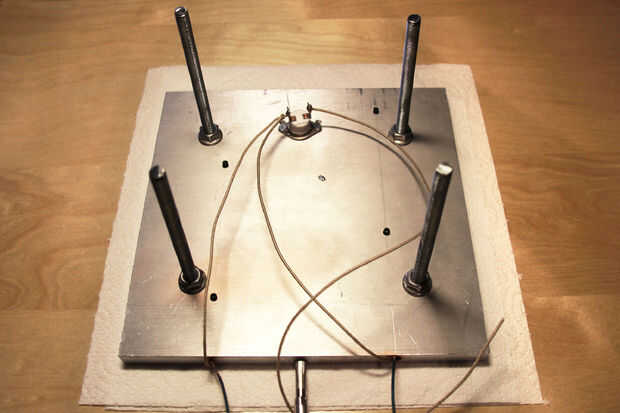

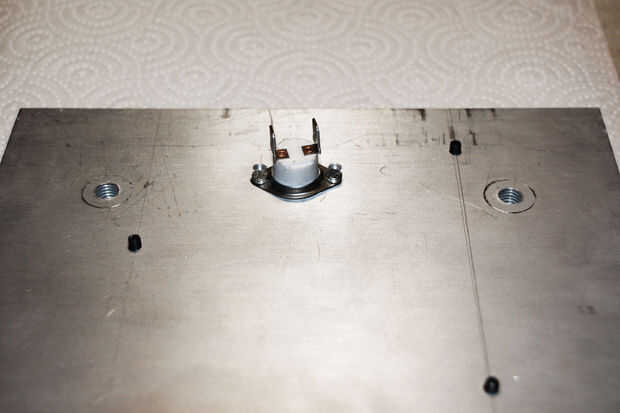

Fijar el interruptor térmico de la placa y soldar un cable de cada cartucho para uno de los pines del interruptor. Conectar la otra clavija en el enchufe de la carcasa de metal y el otro cable directamente a un pin de la caja de metal.

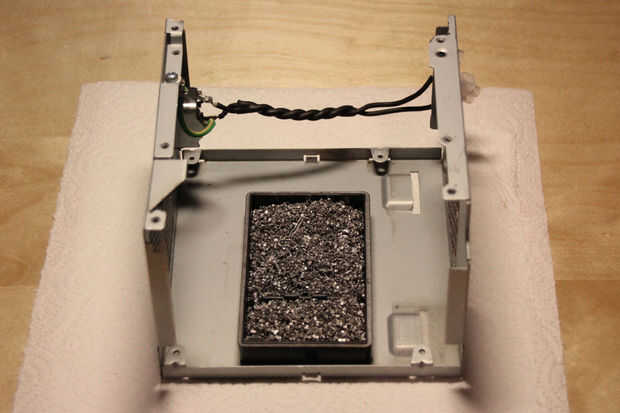

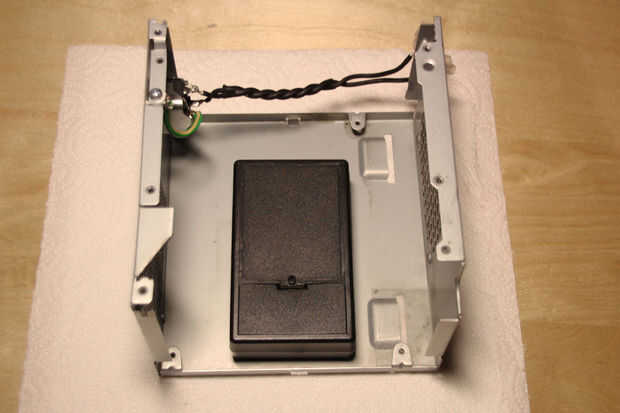

Para estabilizar la placa de calentamiento, puede pegar una pequeña cubierta plástica en la placa de soporte de metal y lo llenan de plomo.

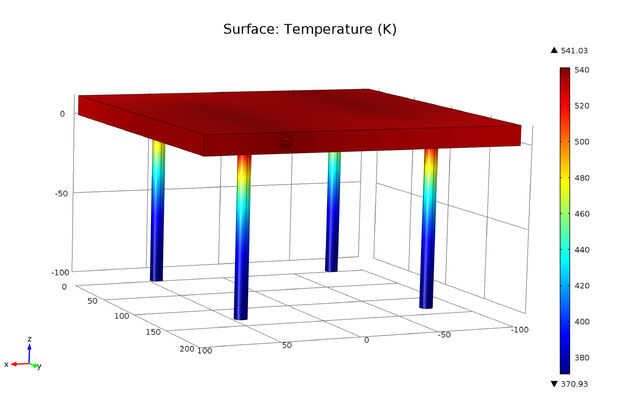

Para conseguir una impresión cómo caliente la carcasa metálica del consigue apoyo, simulado el perfil de temperatura de la placa y las barras de acero debajo de la placa. Resulta que en el 540 K (270° C, 518 F) las barras de acero son unos 370 K (° C 97, 206 F) caliente. Desde limitar la temperatura a 180° C, yo pude que también han usado una caja de madera.

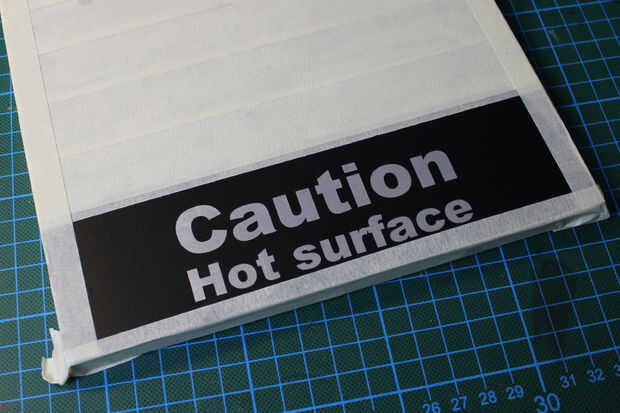

Coloqué una advertencia en la placa con pintura resistente al calor y utiliza la placa para grabarla en el aluminio.
