Programables de coches Robot usando Mediatek LinkIt un tablero y el IC del controlador de Motor L293D (2 / 3 paso)

Paso 2: conexiones

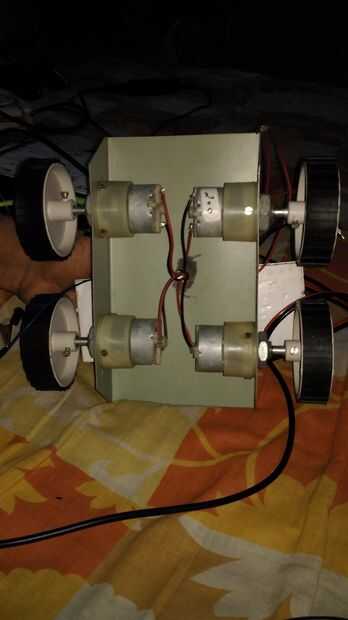

Montar los motores en el chasis como se muestra en la imagen. Nota: conectar los motores que habrá 2 pares de cables para el motor.

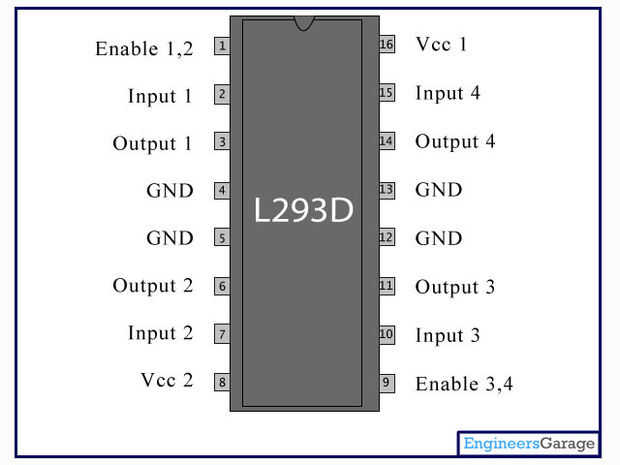

L293D tiene habilitar 2 pins y VC1 como se muestra en el diagrama del IC L293D conectar dos de ellos a 5V de LinkIt una tarjeta.

En el diagrama del L293D IC:

conectar

ENTRADA 1-D2 de Linkit una tarjeta.

ENTRADA 2-D3 de Linkit una tarjeta.

ENTRADA 3-D7 de Linkit una tarjeta.

ENTRADA 4-D8 de Linkit una tarjeta.

SALIDA 1-cualquier un cable del par izquierdo de motor.

2-restante de salida de cable de par izquierdo de motor.

SALIDA 3-cualquier un cable de par derecho de motor.

Cable de salida 4-restante de derecho par de motor.

VC2 - + 16V de fuente externa.

4,5,12,13-GND LinkIt uno abordo.
