Paso 2: Conectarlo
La alimentación en estas fotos es más amperios que en el modelo que propuse en el paso anterior. No importa para este tutorial. No quiero que se sorprenda.
HACER NINGUNA DE ESTAS MEDIDAS CUANDO ESTÁ CONECTADA LA POTENCIA. NO LLEGAR A COMETER ESE ERROR DOS VECES.
Corte el extremo de la clavija que no va en la pared.
Los tres cables dentro son de color negros, verde y blanco
El cable blanco va al neutro de la fuente de alimentación (N), el cable verde va a la tierra, y por último el cable negro va al vivo (L).
Los tres cables son de color marrón, azul y amarillo
Si tienes los cables marrón/azul/amarillo o marrón/azul/verde: marrón
es vivir (L), verde/amarillo es tierra y azul es neutro (N).
Conectar LEDs a corriente
A partir de ahí un cable rojo de los LEDs a V +.
Hay dos cables blancos. Conecte uno de V.

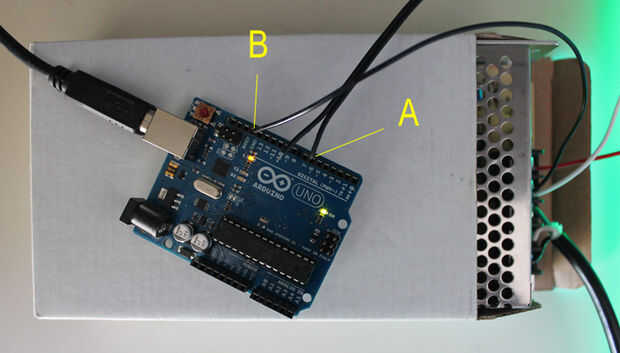

Conectarse a Arduino de potencia y LEDs
Conecte el otro cable del LED blanco a Arduino GND. Look alrededor de la Junta - hay más de una toma de tierra y son todos iguales. Si tienes un soldador no dude el cable blanco de la lata así que es más fácil de meter en el Arduino.
Conecte un cable rojo de alimentación V + a VIN de Arduino.
Conectarse un cable blanco de alimentación V - Arduino GND.
Ahora los LEDs y el Arduino obtienen energía de la PS y tienen un terreno común (cable blanco/GND).
Mantener juntos
Puse una banda de caucho alrededor de la arduino a mantener los cables en su lugar.
