Paso 2: La configuración del Hardware

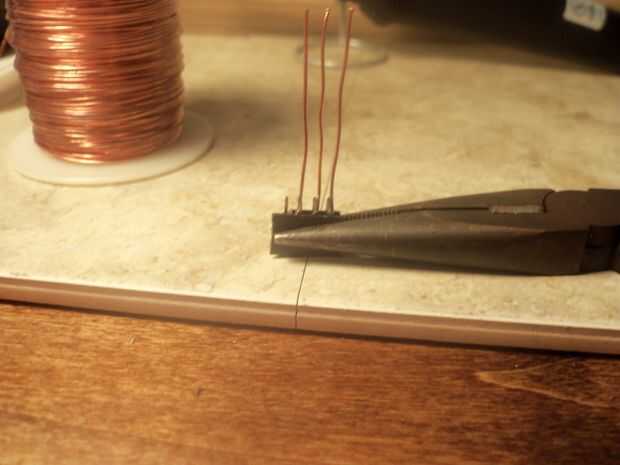

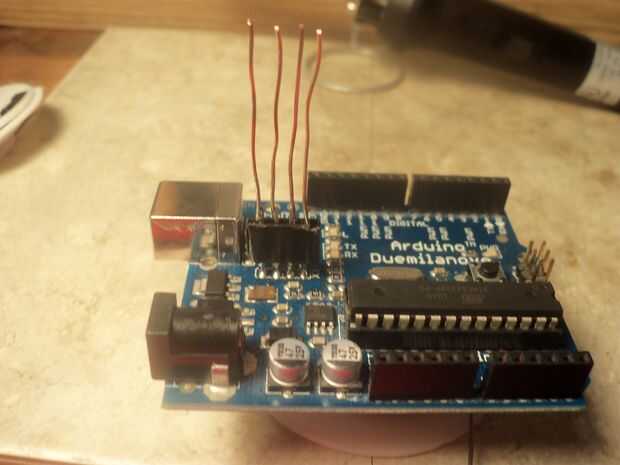

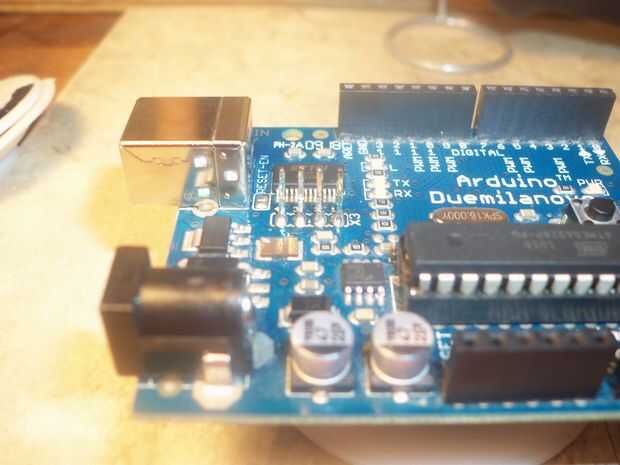

Configurar el hardware es bastante simple. Primero necesitas soldar 4 pernos en el X3 cojines. Luego necesitas alambre para arriba.
Existen algunos métodos:
1. puede conectar los pines para el jefe del perno en la Junta, que iría como sigue: Pin 1 en el X3 se conecte al pin 12 en 2009 y Diecimila o pin 50 en Mega. Pin 2 se conecte al pin 13 en 2009 o Diecimila o 52 en Mega. PIN 3 se conecte al pin 11 en el 2009 y Diecimila o 51 en Mega. Pin 4 de la X3 se conecte al pin de RESET.
2. puede ejecutar puentes a la jefe del pin de ICSP, que iría como sigue: conecta el Pin 1 al pin 1 de la cabecera ICSP. Asegúrese de que es el pin 1, debe etiquetarse. Conectar pin 2 al pin 3. Clavija 3 se conecte al pin 4. Y por último, conecta pin 4 a pin 5.

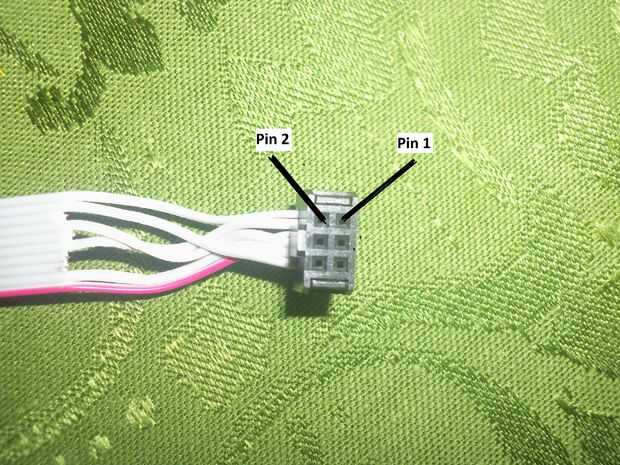

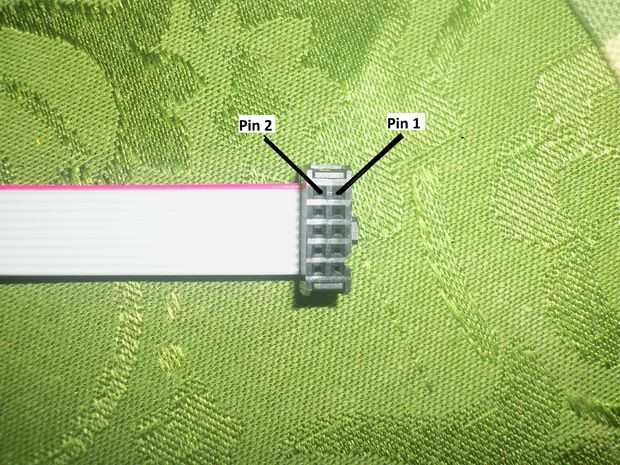

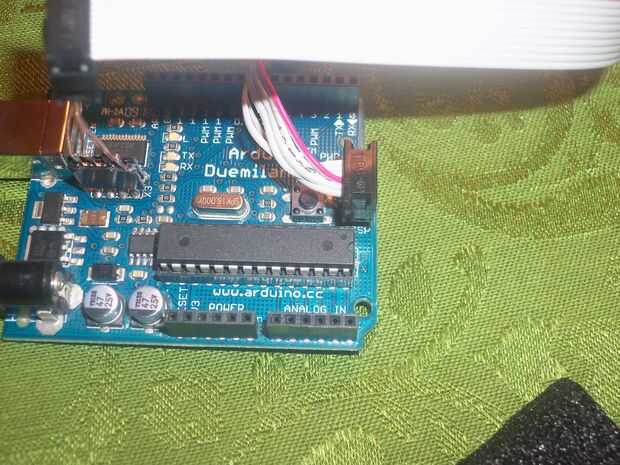

3. Tha última manera es usar un pin de 6 o 10 (debe tener un conector de 6 pines en él así para Arduino ICSP) cable del ISP. Para conectar el conector de 6 pines a tu arduino, necesita encontrar los pines ICSP, entonces cuando se conecta el conector, los cables deben cubrir el botón - en el 2009 y Dieimila solo! En la Mega, se debe no cubre el botón de reset, pero en cambio cubrir parte de la viruta. Conectar el X3 pins es un poco más complicado. A continuación muestra las conexiones en el cuadro 5. El pin 1 es en la parte superior derecha cuando usted mira los conectores y los cables van a la derecha!!!! Para el conector de 6 pines, el pin 1 de la X3 va al pin 1. Pin 2 de la X3 va al pin 3. PIN 3 de la X3 va el pin 4 del conector. Pin 4 de la X3 va al pin 5. Para el conector de 10 pin, pin 1 de la X3 va al pin 9. Pin 2 de la X3 va al pin7. PIN 3 a pin 1 y pin 4 va al pin 5.

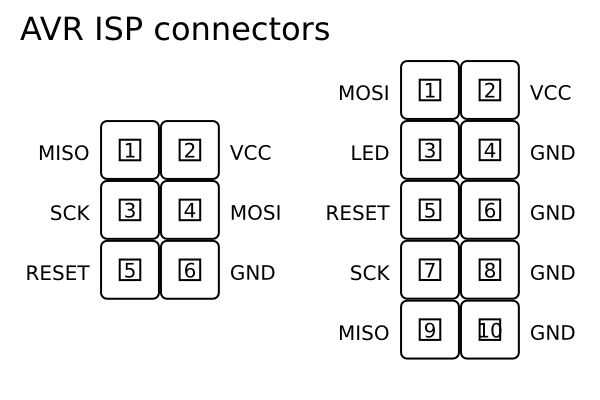

Se refieren a los cuadros 6 y 7. También tenga cuidado ya que los diagramas de pines pin 1 a la izquierda. pero debe ser a la derecha. La razón es que el diagrama de los encabezados de pin, no del cable.
