Programación de microcontroladores PIC (1 / 10 paso)

Paso 1: Construir Hardware

Antes de hacer cualquier programación el primer paso es construir el hardware. Aunque la cartera de PIC18F es muy grande, muchos de los chips tienen varios puntos en común. Para obtener información más detallada consulte la sección "Directrices para conseguir comenzado con PIC18Fxxxx microcontroladores" en su hoja de datos de dispositivos. Para toda configuración de pines del microcontrolador PIC consulte la sección "Diagrama de Pin" en su hoja de datos de dispositivos.

Nota: VDD = voltaje positivo y VSS = tierra.

1. Conecte el pin MCLR a través de un resistor de 1kΩ a VDD.
2. Conecte un 0.1μF condensador entre cada par de pares adyacentes de VDD-VSS o pares AVDD AVSS.
3. Conecte un capacitor de 10μF entre VCAP y VSS.
4. Conexión pin a pin 1 MCLR del PICkit 3.
5. Conectar VDD al pin 2 del PICkit 3.
6. Conectarse a VSS pin 3 del PICkit 3.
7. Conecte el PGD 4 pin a pin del PICkit 3.
8. Conecte el PGC 5 pin a pin del PICkit 3.
9. Deje desconectado el pin 6 del PICkit 3.
10. Conecte cualquier entradas analógicas a los pernos con la funcionalidad de ANx donde x es un número.
11. Conectar digitales entradas o salidas a pernos con funcionalidad de Rxy donde x es una letra que identifica el puerto, y es un número que identifica a la broca.

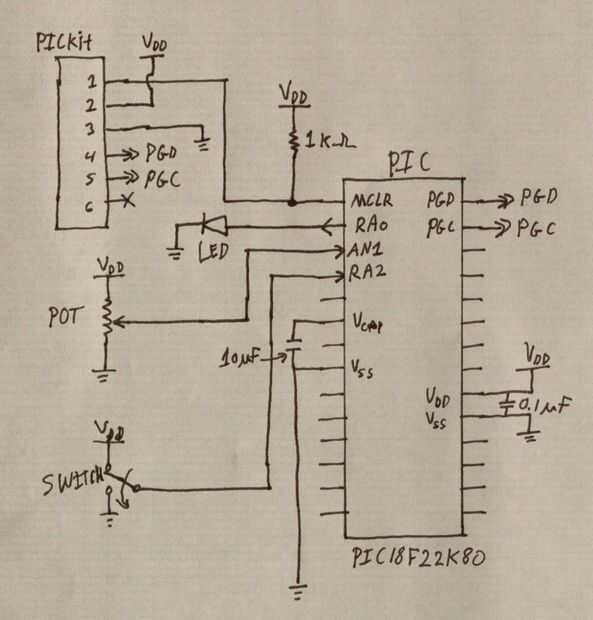

Para mi ejemplo tengo un LED conectado entre RA0 y el suelo, el limpiaparabrisas de un potenciómetro conectado a AN1, y un interruptor DPST conectado a RA2. Usted puede encontrar más fácil de programar el PIC si han bosquejado abajo un esquema de tu circuito.
