Programación el ATtiny (3 / 4 paso)

Paso 3: Conectar el ATtiny a la ONU

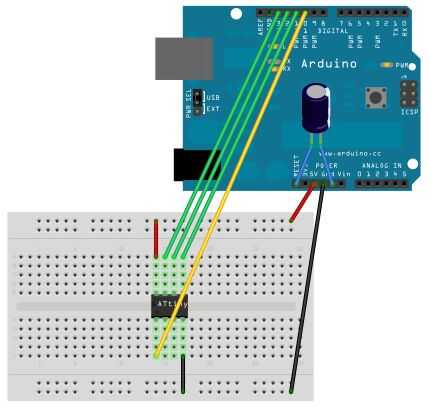

Siguiente paso, instale el ATtiny a Arduino.

Arduino Attiny Pin Pin
10 a 1
11 a 5
12 a 6
13 a 7
5V a 8
Toma de tierra para 4

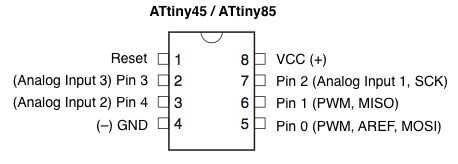

* Nota: ver fotos de configuración de pines de la pequeña

Ahora es necesario poner el condensador de 10uF entre los reset y GND. Asegúrese de respetar la polaridad (los pequeños signos negativos van a tierra).
Si no pones la tapa en allí no funcionará.
