Programación TinyBoard - Junta de desarrollo ATTiny85 (3 / 6 paso)

Paso 3: Haga las conexiones físicas

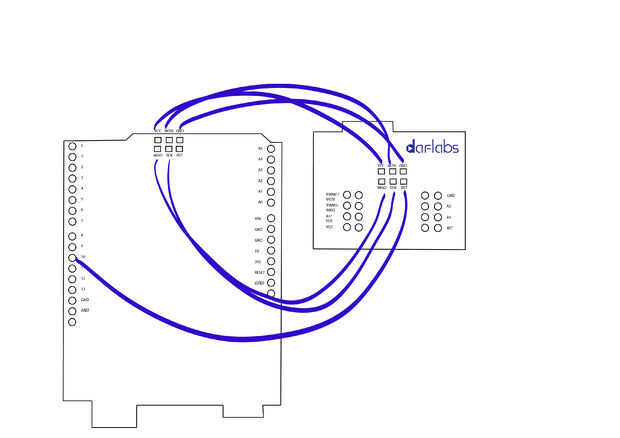

Primero debe conectar el Arduino Uno a la TinyBoard. Las conexiones se muestran en la imagen.

Arduino + 5V---> TinyBoard VCC

Arduino tierra---> TinyBoard GND

Arduino Pin 10---> TinyBoard RST

Arduino Pin 11---> TinyBoard MOSI

Arduino Pin 12---> TinyBoard MISO

Pin 13 de Arduino---> TinyBoard SCK
