Programador de Arduino ATtiny85 Shield PCB [ATtinyShield] (1 / 9 paso)

Paso 1: Qué vamos a hacer...

Antes de empezar, vamos a Resumen lo que nuestro objetivo es.

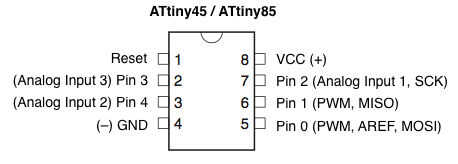

Como señala tutorial de High-Low Tech del MIT, tenemos que conectar el ATtiny85 (pines 1, 5, 6, 7) con 4 salidas digitales de nuestro Arduino (pines 10, 11, 12, 13), dar 5V y tierra a los pines 8 y 4 del microcontrolador y finalmente colocar un 10uF condensador electrolítico entre el Reset y el suelo de Arduino.
En mi proyecto he añadido un indicador LED en el pin 9 del Arduino que muestra que el programador está funcionando correctamente y un reset tacto interruptor para el ATtiny85.
Todo esto puede verse en los esquemas anteriores.
Mediante la creación de un pequeño escudo con todas estas conexiones, es fácil de conectar en nuestro Arduino y preocuparse sólo de la materia programación.
