Programador de Arduino ATtiny85 Shield PCB [ATtinyShield] (2 / 9 paso)

Paso 2: Reunir los componentes...

Vamos a comenzar por reunir todos los necesarios componentes. Yo los he comprado de taydaelectronics.com pero usted puede encontrarlos en cualquier lugar.
El costo total es de 3 dólares sin calcular el procedimiento de decapado a seguir.

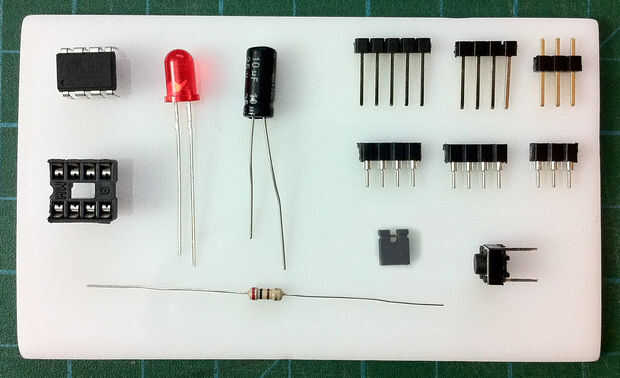

Componentes electrónicos:
• ATTINY85V-10PU microcontrolador IC [$2,38]
• 8 pin DIP IC zócalo [$0,03]
• condensador electrolítico de 10uF 25V [$0,02]
• Resistencia de 200 ohmios (rojo-negro-marrón) [$0,01]
• Tacto interruptor 2 pins$0,04de SPST-NO []
• 12 pin Header 2.54 mm (en tres partes de 5-4-3) [$0,15]
• 11 Perno femenino de la cabecera (en tres partes de 4-4-3) [$0,39]
• Conector jumper de 2 pins (debe tener cualquier viejo CD-ROM)

Pcb (puede pasar si uso un prototipo board):
• Pequeño 6 cm X 2,5 cm un lado placa de cobre
• Solución de la aguafuerte como Persulfato de sodioo el cloruro férrico .

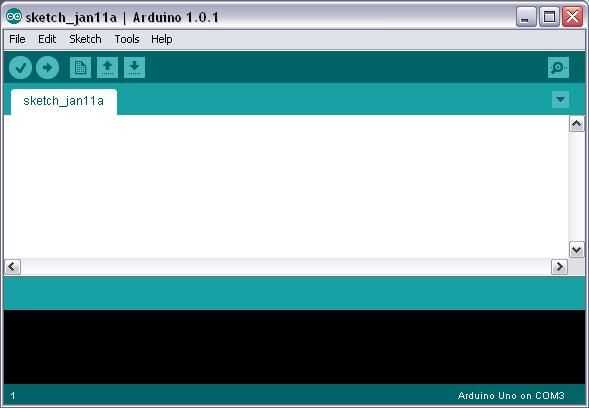

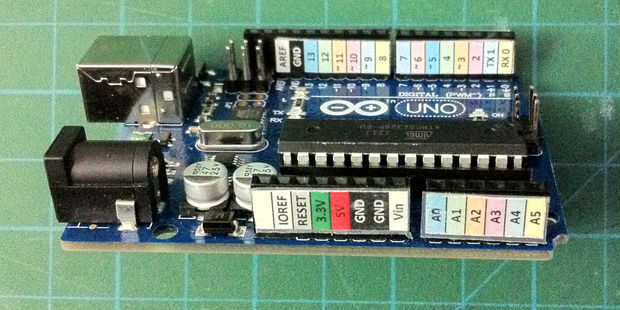

Y por supuesto una placa Arduino (el mío es un Uno Rev.3, pero cualquier otro va a hacer) y el IDE de Arduino versión 1.0.1 instalado.
