Paso 3: Hacer el PCB...
• Archivo Descargar el rar que contiene los archivos de los esquemas PCB y algunas fotos del circuito de la impresión como la serigrafía.

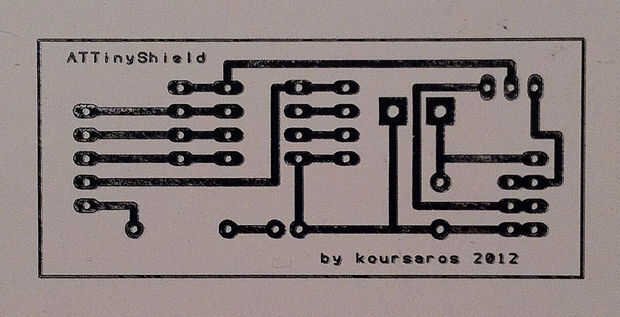

• Imprimir el circuito en un papel brillante con una impresora láser. Como se muestra en las fotos debe ser la versión negativa del circuito.

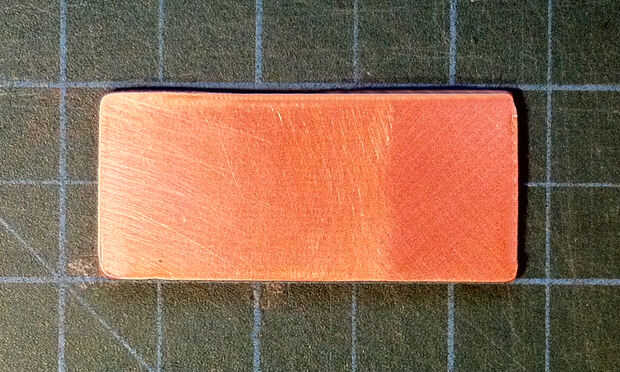

• Preparar la parte pequeña de un lado placa de cobre para purificación y limpieza. Debería ser 6 cm X 2,5 cm.

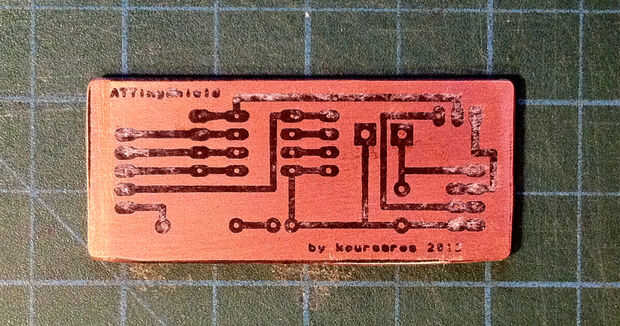

• Poner el papel impreso en el tablero y presiona con una plancha caliente. Después de 5 minutos, remojar en agua tibia, luego pelar el papel y tienes el toner que se transfirió en el cobre. (Si usted quiere, usted puede encontrar más información acerca de este procedimiento mediante la búsqueda de método de transferencia de Toner.)

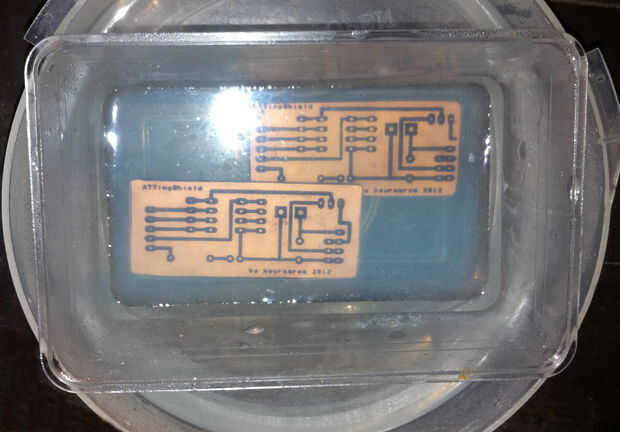

• Preparar la solución de grabado mediante la disolución de cloruro férrico o persulfato de sodio en agua. Luego coloque la tabla en la y espere el aguafuerte para completarse. (Tener mucho cuidado con estas cosas y si es necesario buscar más información sobre este procedimiento de búsqueda para grabado de PCB.)

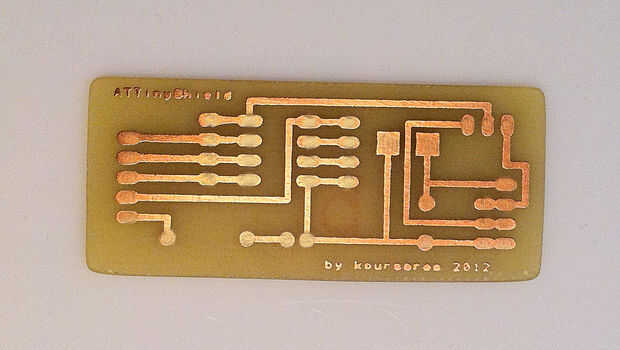

• Limpiar el tablero terminado y debe mirar como la última foto, con sólo las pistas de cobre - que donde protegidos por el toner - a la izquierda. Trabajo de Niza.
