Programador de Arduino ATtiny85 Shield PCB [ATtinyShield] (4 / 9 paso)

Paso 4: Acabado del PCB...

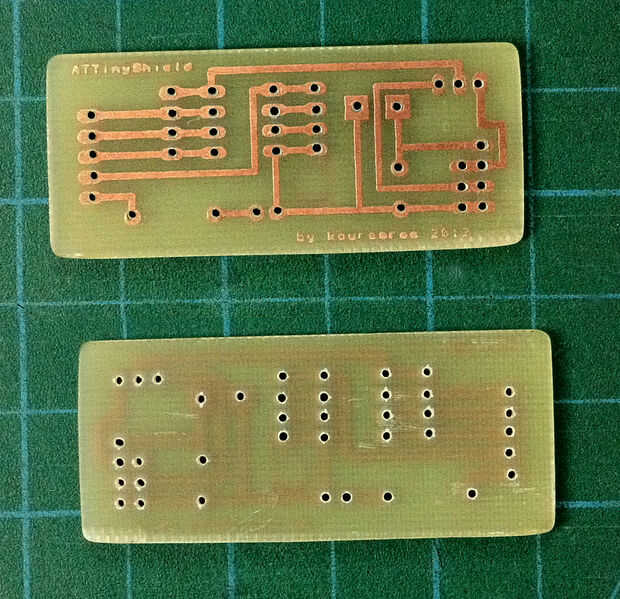

Una vez haya terminado el grabado de PCB, su tiempo para la perforación. Con una pequeña broca para taladro de 1 mm (o más pequeños), abra los orificios indicados por el esquema de cobre.
El lado del tablero que quedaba con no cobre es en blanco, pero no por mucho tiempo. Vamos a colocar una carta poco conocida como Silkscreen. En el paquete rar que ha descargado anteriormente, hay un archivo de imagen denominado ATtinyShield serigrafía. -Imprimir en color, si está disponible y colocarlo en el tablero. Un pequeño truco aquí es laminar el papel, porque la soldadura podría afectar en el paso siguiente.
Ahora, con el Silkscreen pegado en la superficie del PCB, estamos listos para pasar a la etapa de soldadura .
