Programador de Arduino ATtiny85 Shield PCB [ATtinyShield] (6 / 9 paso)

Paso 6: Acabado protector...

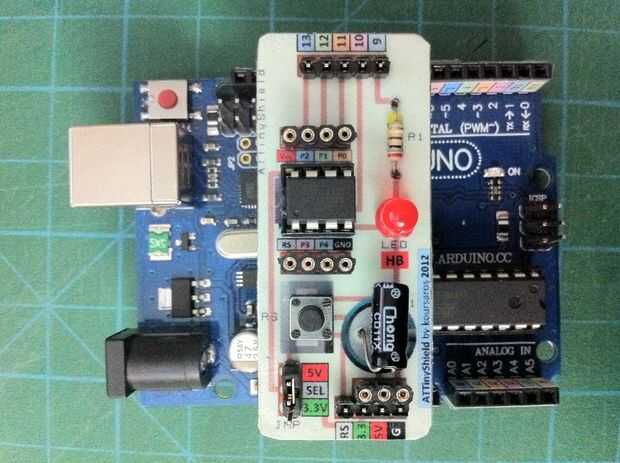

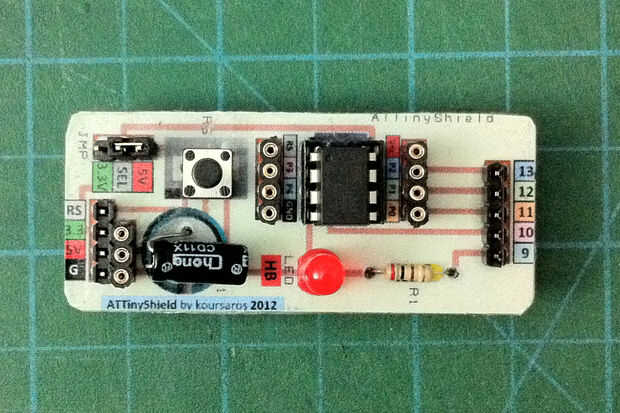

Fije el ATtiny85 en el escudo y la poca conexión de puente en la selección de 5V (5V - SEL). Estamos listos para colocar en la placa Arduino.
Las conexiones son como sigue:
• El conector de 5 pines (datos) de la ATtinyShield a los pines 9 – 13 (DIGITAL) de la placa Arduino.
• El conector de 4 pines (energía) de la ATtinyShield a pines RS – 3.3 – 5V, GND (alimentación) de la placa Arduino.
Si todo ha ido normalmente, debe tener un ajuste fácil. Si no puede inclinar las patillas un poco.
