Programador de PIC de la tarjeta (2 / 7 paso)

Paso 1: Descripción

Alguien puede construir este sencillo programador y aprender sobre microcontroladores PIC. El programador JDM2 es super simple (10 piezas), pero los programas una gran variedad de PICS y EEPROMs serie. Yo he programado todo, desde un 12F629 de 8 pines a un nuevo PIC de USB 18F4550 con el JDM2. Este programador dispone de una interfaz ICSP, lo que significa puede programar PICs y leer EEPROMs, aunque éstos son fijados a una placa de circuito. Iniciar su hacking!

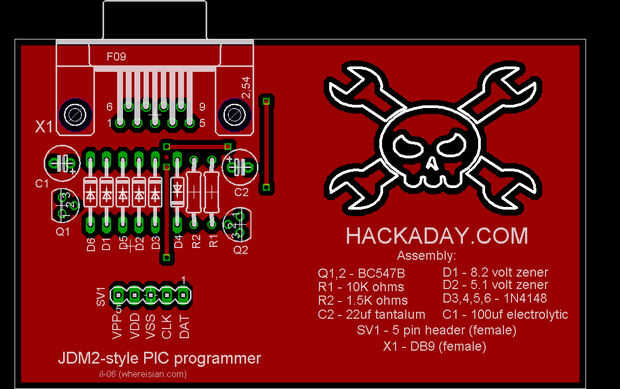

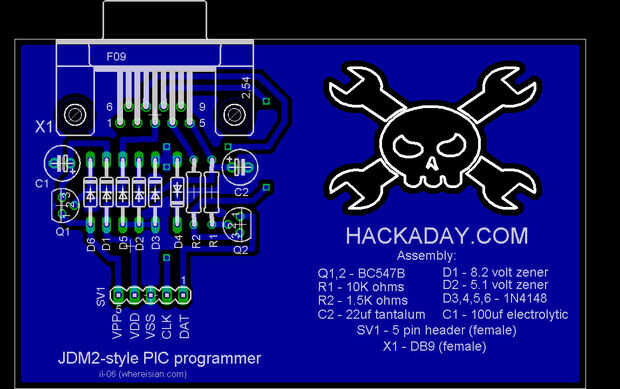

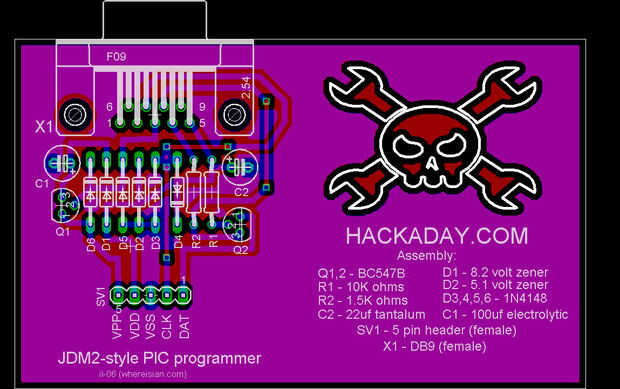

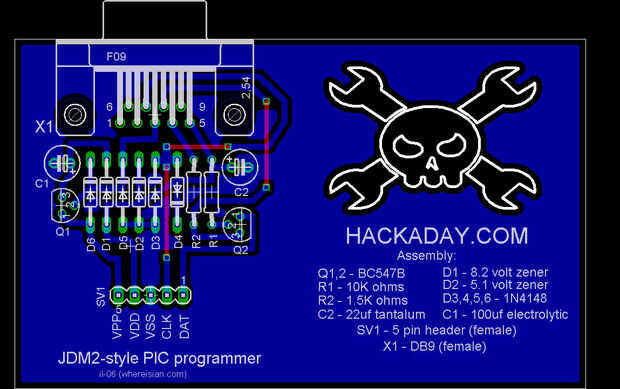

El PCB se puede hacer solo (con tres cables de puente), pero un diseño de dos capas facilita la Asamblea incluso. Los rastros son agradable y gordo para la fácil transferencia de toner o proceso de la foto en casa.

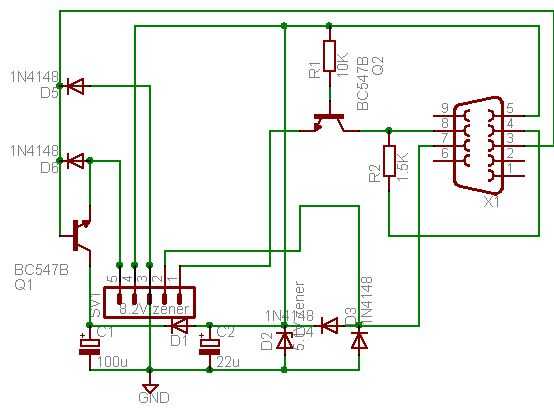

El diseño del JDM2 es bastante antiguo, el circuito JDM2 original puede encontrarse aquí:

http://www.JDM.homepage.dk/newpic.htm

Este diseño se mantiene fiel al viejo esquema, pero ahora el diodo numeración comienza en 1, en lugar de 2.
