Programador de PIC JDM simple

he construido este proyecto para grabar mi PIC pequeño

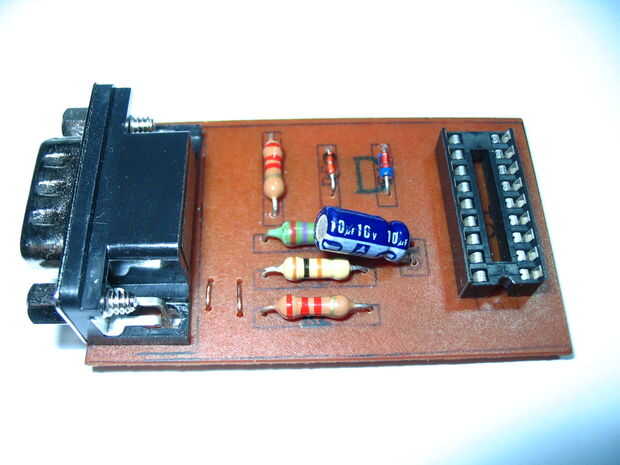

Se trata de obras un programador serial RS232 (puerto serial del PC), conocido como programador JDM, gracias a th que contiene el esquema y el software del programador.

El programador está alimentado desde el puerto serie, por lo que no hay necesidad de ninguna fuente de alimentación externa.
Pero ten cuidado que este circuito no funciona con el puerto serie de ordenador portátil debido a las débiles tensiones tiene.

-He utilizado un software programador muy bonito llamado "Ganar programador de PIC" se puede descargar de
http://freenet-homepage.de/dl4yhf/winpicpr.html, es muy estable y potente.

El proyecto ha sido probado con el siguiente IC:

PIC16f84A
PIC16f628A

Vea el paso

Etiquetas: Pic16f628a, PIC16F84A, PIC programador jdm
