Programador HITEC HFP-25 - Cómo ajustar los puntos finales de Servo Hitec Digital (4 / 5 paso)

Paso 4: Programar el punto central y extremos

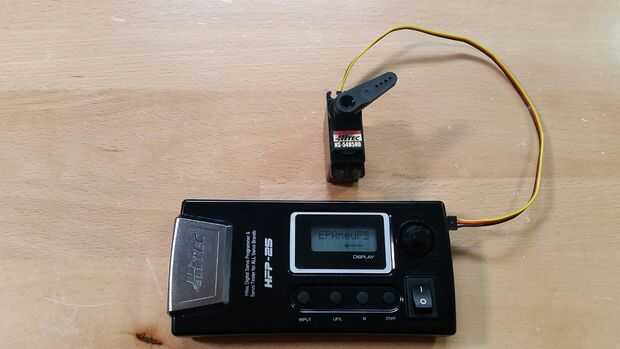

Una vez que la pantalla lee 'Programa EPAneuFS' Oprima entrada para ingresar al modo programación. La pantalla mostrará EPAneuFS con una flecha hacia izquierda o derecha a menos que usted pasó a tener suerte y tenía el mando en las cercanías del centro y entonces usted puede tener un valor numérico aparecen debajo.

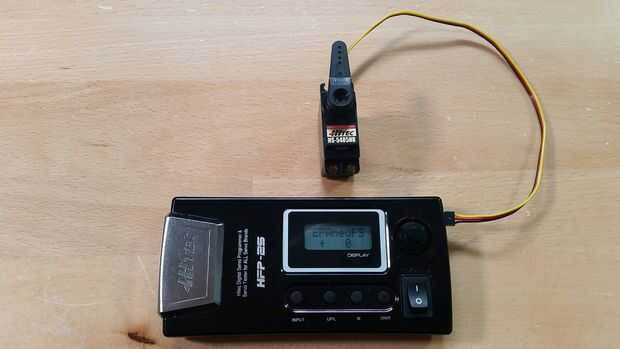

Si usted recibe una flecha, el programador está provocando que gire la perilla en la parte superior derecha en la dirección de la flecha apunta para llegar cerca del centro. Una vez que obtenga un valor numérico que aparece en la pantalla puede girar la perilla a donde desea establecer su posición central como. La posición que aquí va a ser donde el servo va a cuando recibe una señal de 1500usec (típicamente la señal enviada al joystick de un transmisor se deja en el centro). Debido a la falta de imaginación siempre configuro el centro a cero pero eres Bienvenido a hacer otra cosa. Soy de la prensa ' para aproximadamente un segundo. La pantalla mostrará 'Centro' para sobre un segundo verificar que el punto central ha programado.

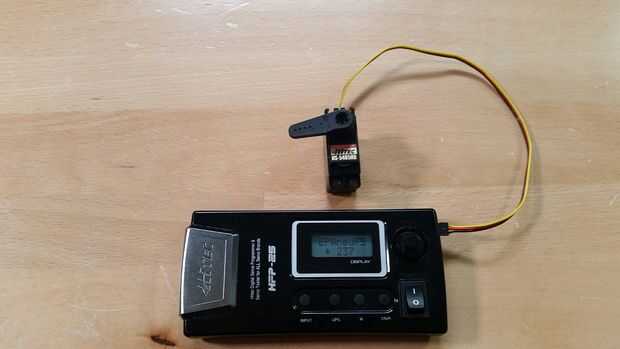

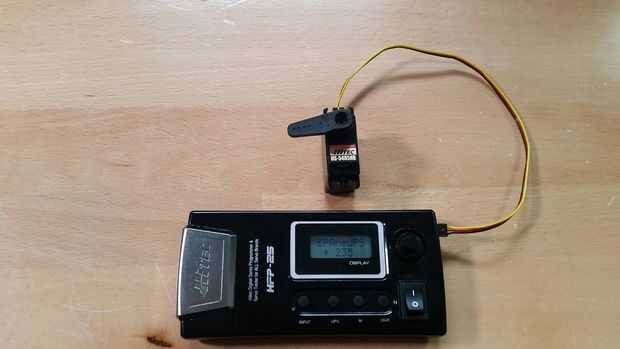

Soy una criatura de hábito y tan siempre Programe el extremo izquierdo después del centro. Gire la perilla hacia la izquierda hasta encontrar la posición de extremo izquierda deseada en el servo. Al programar un servo para rotación máxima escucharé el servo al gira la perilla a la posición máxima de la CCW. Si es ruido, es probable debido a que el servo ha girado hasta ahora que está en contacto con el tope mecánico internamente. Siempre de nuevo el servo de un par de clics, gire la perilla de nuevo CW sólo una pequeña cantidad. Generalmente sólo se necesita un cambio en número por 1 o 2 para obtener el servo a establecerse. Una vez que encuentre el extremo izquierdo, pulse ' para arriba / L' por un segundo. La pantalla mostrará 'L-Pos' para sobre un segundo verificar que el extremo izquierdo ha sido programado.

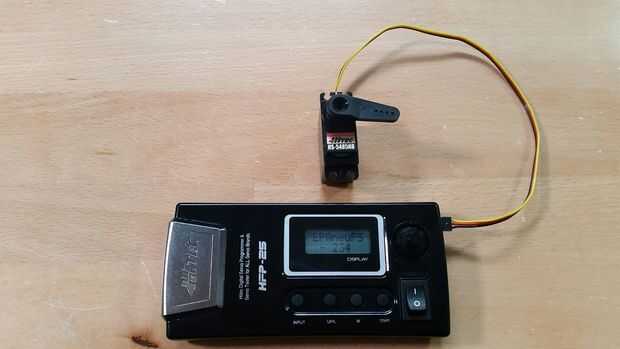

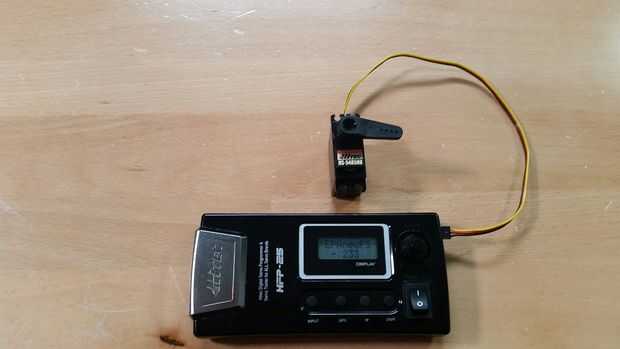

Gire la perilla de CW en algún lugar más allá de donde se establece el punto central, donde desea y presione ' DN/R' para establecer el extremo derecho. Las últimas dos fotos de arriba muestran que salí completamente al máximo de mi extremo derecho sino porque el servo estaba descansando en el tope mecánico interior (oigo zumbidos) yo lo retrocedió justo un poco y que como mi extremo derecha.

Una vez que ha establecido sus extremos mediados, izquierdas y derecha que puede pulsar 'INPUT' para salir de la programación y el servo debe tener ahora una nueva gama! Puede comprobar la gama accionando la palanca (usando / L o DN/R) a la pantalla de Manual de prueba de S, pulsar 'INPUT' y girando la perilla hacia adelante y hacia atrás.
