Programador JDM

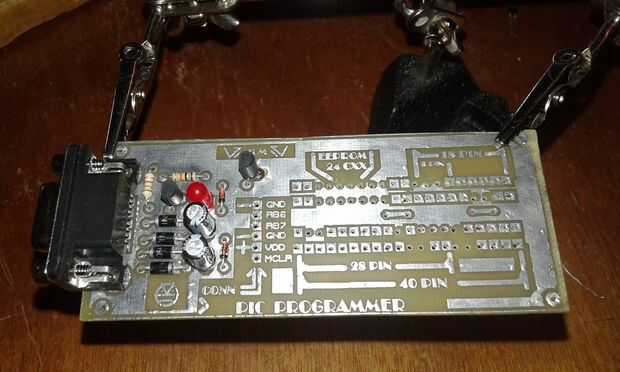

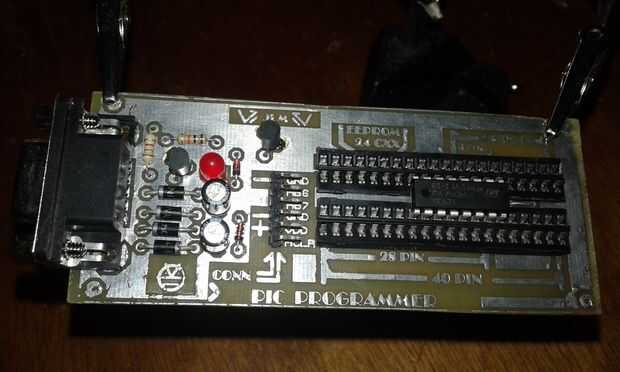

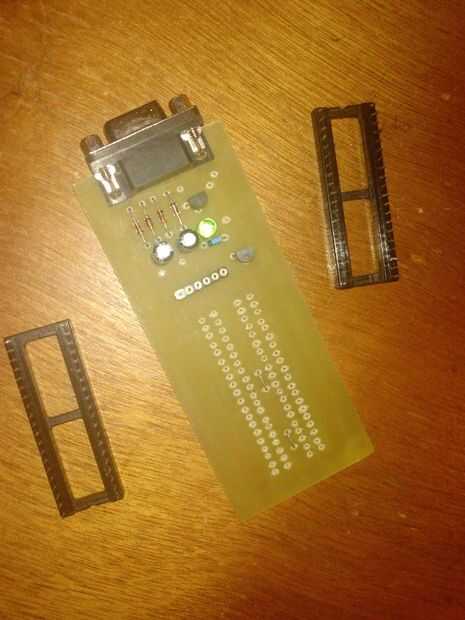

Este programador es compatible con pic10F, 12F, 16C, 16F, 18F, Eeprom 24Cxx.

funciona con Winpic800 y el icprog.

Han probado con éxito con algunas fotos; 16f877a 16f84a 16f628 18f2550.

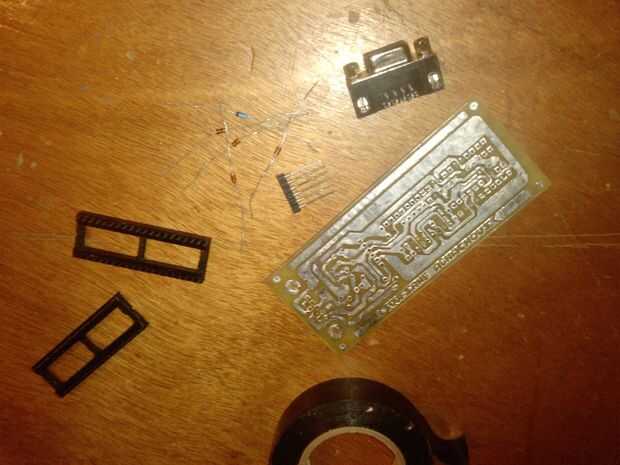

componentes:

1. 40 pin IC Base(2 pc).

2. 100uf /16v Capacitor(2 pc).

3. diodos Zener de 1N4148 (4 pc) o 1n4004.

4. diodo Zener de 5v1 (1 pc).

5. 8v1 Zener diodo (1 pc).

6. conector DB-9.

7. led (1 pc).

8. 1 k 5 Resistor (1 pc).

9. 10 k resistencia (1 pc).

10. transistor BC337 (2 pc).

Etiquetas: Pcb, Pic, Programador, JDM
