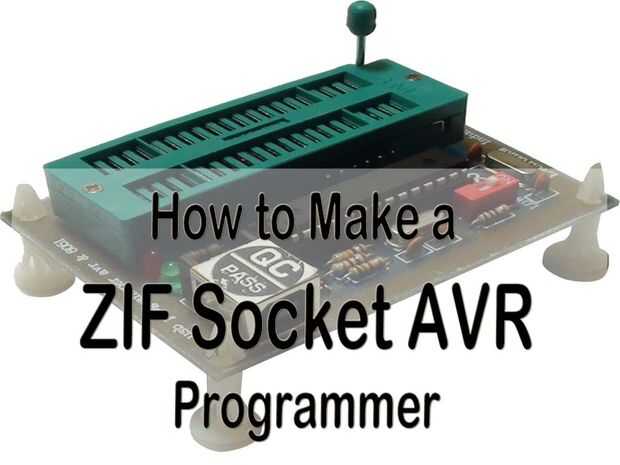

Programador universal AVR
Aviso:
Este programador PCB y SCH es sólo para estudiantes y usuarios educativos, ningún permiso comercial para empresas y particulares, excepto si usted quiere hacer y utilizar este programador en un comercial del proyecto le debe enviar una tarjeta postal de su país a la nuestra empresa!
Así que decido regalar todos los materiales de software que usted necesita hacen esto incluso esquemático, PCB, fuente, lista de materiales
Especial agradecimiento de Thomas Fichel de Alemania que ha escribir el programa de este programador, que es muy famoso programador para AVR llama USBASP
Características:
- Un zócalo ZIF de 40 pines que se puede programar todo tipo de AVR en DIP paquetes en un único zócalo ZIF!
- Está muy fácil de usar un zócalo ZIF para paquetes de la inmersión y también un puerto ISP de programación AVR en los tableros (de especialmente AVR en paquetes SMD)
- Soporta los AVR de ATMEL MCU como AT90, ATMEGA, ATTINY, etc., así como la serie S51 (core 8051)
- Compatibles con todos los compiladores AVR como BASCOM, código-visión, AVR-studio, etc..
- Ningún software externo necesario, escribir y leer flash directamente a través de compiladores
- Ninguna energía requerida, alimentado a través de USB
- Programación de alta velocidad por un DIP switch
- Oscilador externo elegir reloj externo
- Blanco fuente de alimentación, puede suministrar hasta 300 mA a los objetivos
- Tamaño pequeño fácil para llevar
Qué cosas te necesita y cuánto cuesta:
Número de parte ... Precio
Zócalo de ZIF 40 pines >>$ 0.75
ATmega8 >> 1$
Tipo de socket B USB >>$ 0.1
DIP switch >>$ 0.04
Resistencias (7PCS) >> ~0.02$
LED verde y rojo >>$ 0,01
Plástico más picante >> 0.05$
PCB >> 0.15$
totalmente coste será inferior a 2,5$, disfrute chicos! Si no tienes dinero para comprar un buen programador
Usted puede comprar todos de este componentes de CHINA querido :)

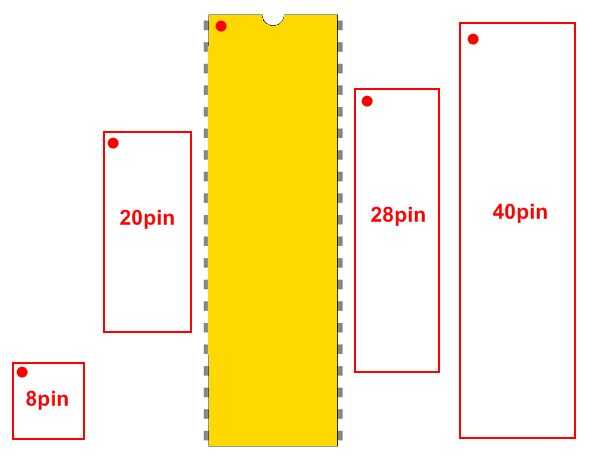

Cómo colocar de AVR en la ZIF:
Aquí está una foto que le mostrará cómo colocar de AVR en el zócalo ZIF, es evidente!
Software:
Sugiero para utilizar ProgISP 1,72 que creó un chino y es lo mejor yo creo que debido a la velocidad y algunas de las ventajas de todos modos puede utilizar directamente desde el compilador BASCOM demasiado, NO es necesario si utiliza Bascom AVR de la versión más allá de 1.98 software
También sugiero este gran software que es del de mi compatriota Behzad Khazama:
Khazama AVR Programador Software
PCB y esquema:
El PCB y el esquema tiene sorteo por Altium designer versión 5 pero puede abrir con una versión superior también.
Si desea cambiar el esquema y PCB para la su aplicación shoul hacer un PCB del proyecto en Altium designer y luego añadir PCB y SCH en el proyecto de PCB
Programa fuente y C en el compilador de AVR-GCC:
La fuente ha sido escribir mi amigo Thomas Fiechel y puede descargar la última versión de la fuente aquí
USBASP
Paso a paso:
Primero encontrar las piezas orden PCB o hacer tu propio PCB y montar los componentes en el PCB y utilizar otro programador escribir el programa en el Atmega8 y no olvides escribir pedacitos de fusible correcto que si incluso uno de los bits de fus ser correcta que su programador no funciona en absoluto!
para picaduras de fusible instalado abrir el fichero makefile con wordpad
por favor si usted tiene cualquier pregunta siente libre de preguntarme aqui o PM o usted pueden email yo si inmediatamente las necesidades,
MRH180 <> Gmail <> com
Cuídate... Mohammad
