Programador USBtinyISP de tic-Tac

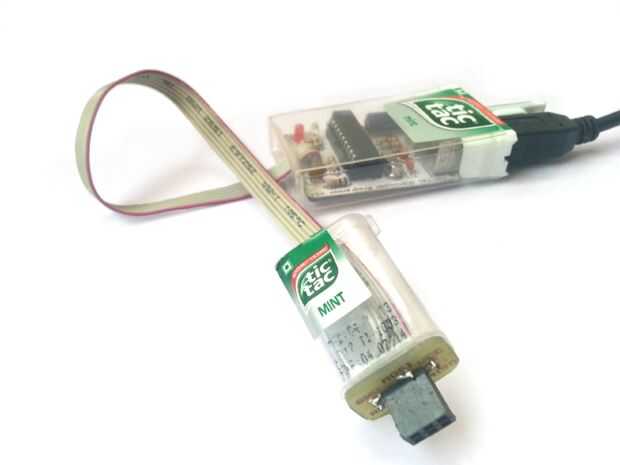

¿qué es con menta cajas y electrónica? Golpes que me, pero alguna manera estamos hechos uno para el otro. Yo había construido USBtinyISP v1.0 de ladyada circuito en un protoboard que usaba todos los días. Trabajó de forma esporádica y nunca en hora de necesidad, utiliza la mitad de mi protoboard y miraba feo. Así que decidí probar mi mano en la fabricación casera de PCB y construirlo en, por supuesto, una caja pequeña tic-tac. Desde que era un principiante, el circuito es fácil y de un solo lado y utiliza el cristal en lugar del oscilador cerámico.

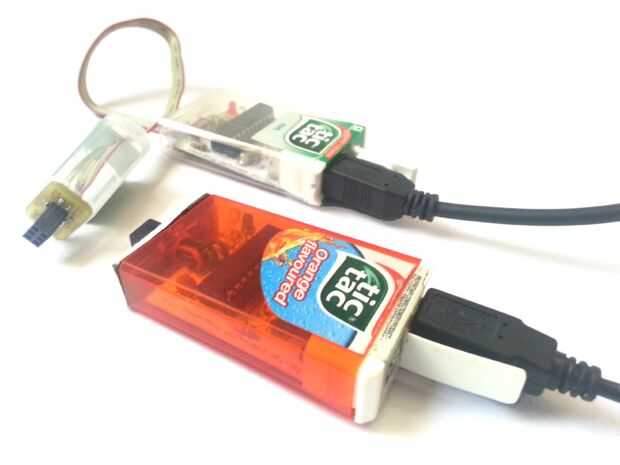

Francamente, no incluso espero que funcione para no tomar cualquier fotografía. Recientemente decidí hacerlo otra vez con algunas mejoras (aviso el viejo naranja tiene la parte superior hacia atrás) y documento de Instructables. Usted tiene que hacer uno de estos if usted:

• desea utilizar arduinos barata escueto en tus proyectos
• desea grabar bootloader a un AVR en blanco para tu Arduino
• encanta trabajar con AVRs
• están pensando en comprar un programador

Nota: Deberás acabar con el problema del huevo de gallina n y obtener el programa en el ATtiny2313 utilizado en este proyecto. Revisa el paso 4 para obtener información detallada y las posibles soluciones.

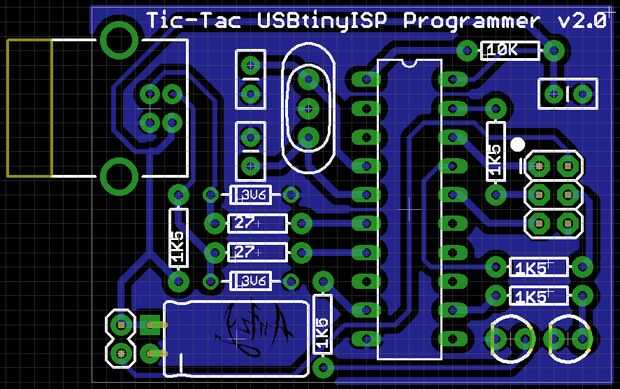

Edición: modificar tablero así resonador también puede ser utilizado para la regulación. Si utiliza el cristal, pin medio de resonador puede ser ignorada. Si se usa el resonador, sin necesidad de soldar los condensadores C1 y C2.
