Programador USBtinyISP de tic-Tac (10 / 12 paso)

Paso 10: Hacer cable IDC improvisado

Esto es donde nos podemos ir por caminos un poco diferentes. Si tiene conector ICSP con cable de cinta, siga las instrucciones en la parte inferior de esta página donde ladyada muestra cómo hacer el cable cable de cinta y el conector ICSP IDC. Hacer un agujero en la parte inferior del cuadro de tic-tac lo suficientemente grande para el conector y el cable pase a través y conectar a los pines macho encabezado que usted soldado antes, teniendo en cuenta que el punto en serigrafía y clave/topetón en el conector en el mismo lado.

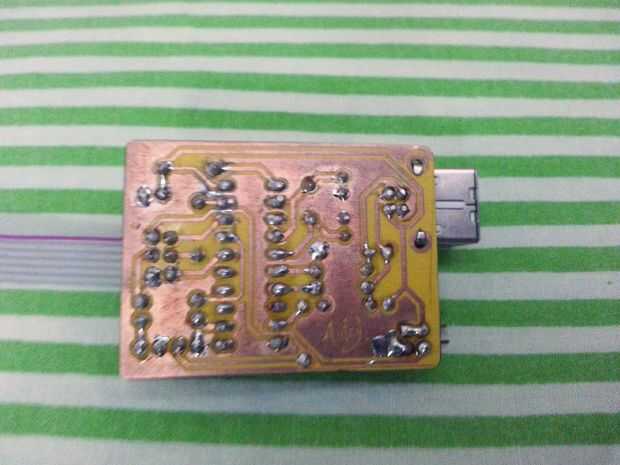

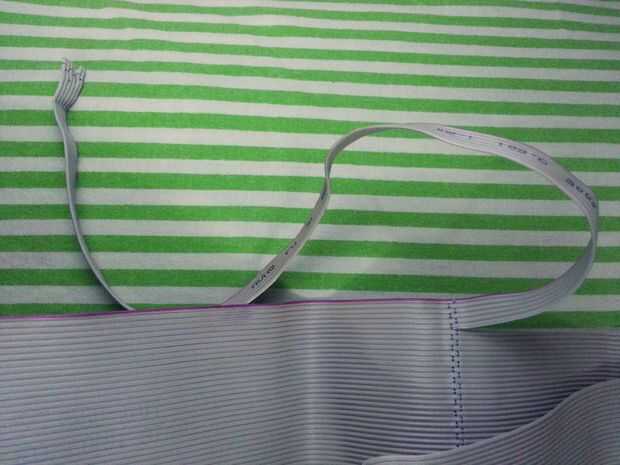

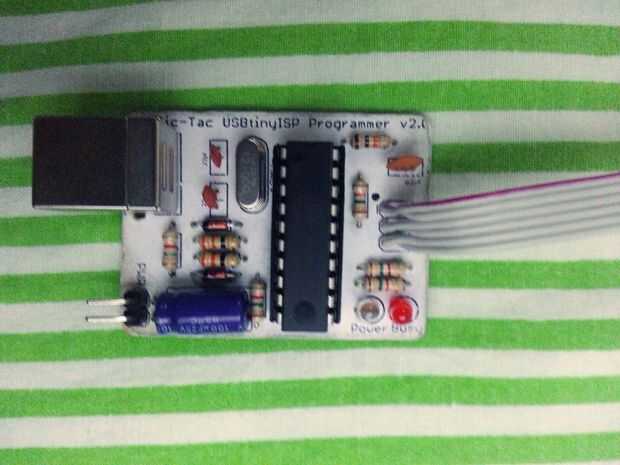

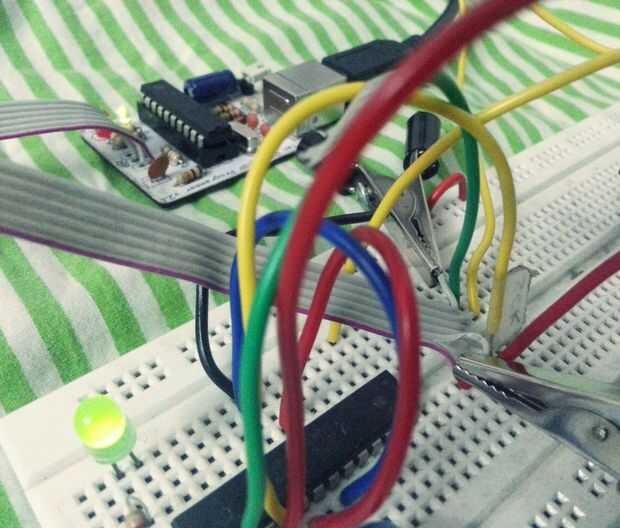

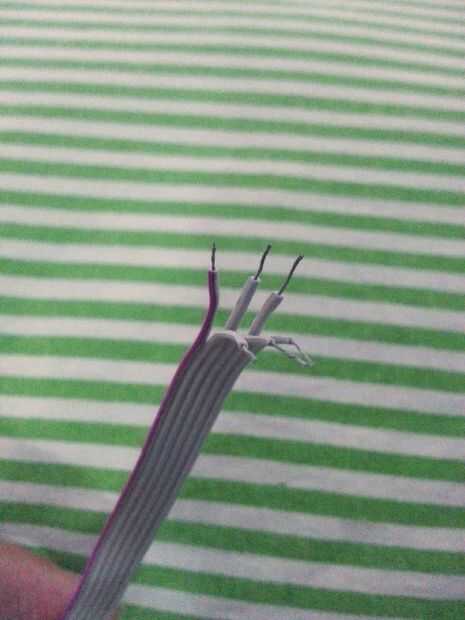

Si usted sigue mi método, entonces corte un cable de cinta de 6 alambre elegir el borde con la raya. Luego despojado y había retorcido en los extremos del cable y había arreglado los cables de 3 x 2 tipo de formación. En cada cable alternativo se mantuvo en el mismo lado. Esto entonces entró el ISP 3 x 2 agujeros en la PCB con el alambre rayado rosa va en el pin con el dot(MISO) y soldadas. Mantenerlo así si sólo vas a usar el protoboard. Pero si quieres utilizar ICSP encabezados en tableros como Arduino, entonces sigue leyendo. Además, ahora es un buen momento para probar si esto funciona o no.

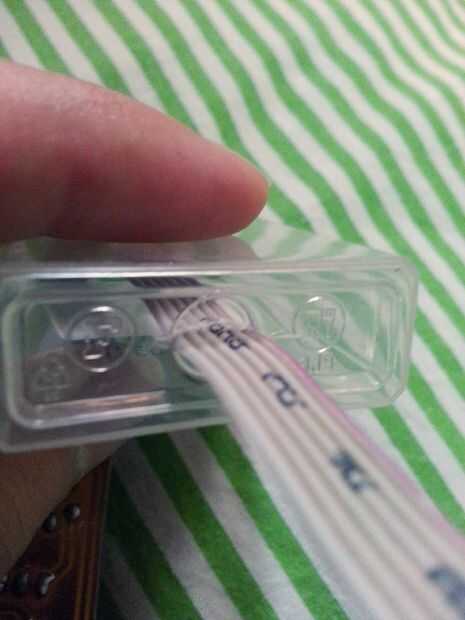

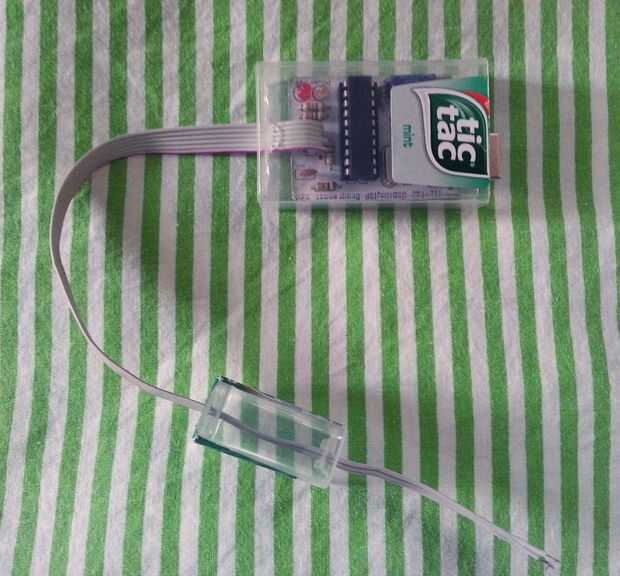

Si funciona bien, corte una abertura en la parte inferior de tu caja de tic-tac recientemente vaciado y enrosque el extremo unsoldered del cable de cinta a través de él. Tome la caja mini tic-tac y corte una abertura en la tapa y uno bastante grande en la parte inferior. Enrosque el cable de cinta por la parte superior y fuera de la parte inferior.
