Programador USBtinyISP de tic-Tac (11 / 12 paso)

Paso 11: Y conector ICSP

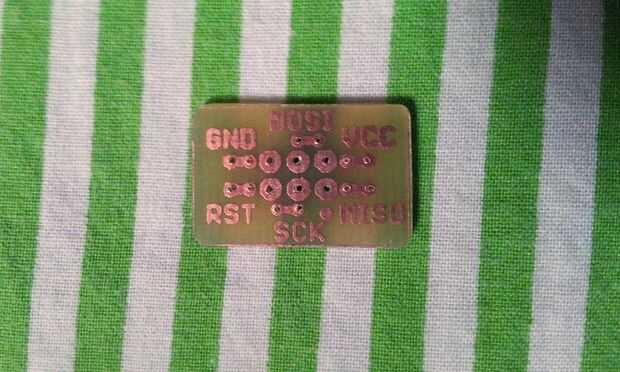

Grabado el sencillo circuito de conector ICSP cuyos esquemas de águila que he proporcionado en el paso de la Intro. Se trata de un doble circuito en cara. He intentado usando previamente perforado solo cara creación de prototipos PCB para este paso en mi anterior versión pero que era extremadamente difícil de soldar. Encuentro doble cara para ser la mejor opción como emergen los hilos del cable de cinta en el lado superior pins hembra encabezado que surgen en la parte inferior.

Primero soldar los 6 vias en el PCB que están proporcionando la conexión entre las capas superior e inferior. Poner un alambre pelado fino a través de las vias, suelda en ambos extremos y cortar el alambre sobrante.

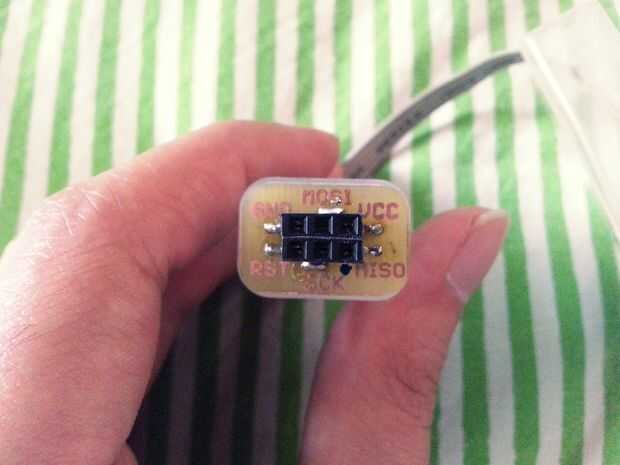

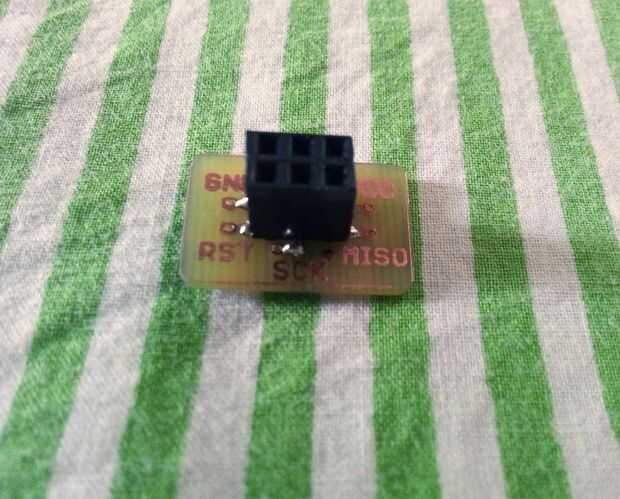

Corte 2 cabezales hembra de 3 pines y les pegan para que formar un conector hembra de 3 x 2. Ahora coloca en parte superior y sus alfileres en la parte inferior de la soldadura. Por último, poner los cables del cable de cinta saliendo de la parte inferior del tic-tac mini y les de la soldadura de la misma manera que entraron en el tablero principal. Inserte el cable rayado rosa en el agujero con el dot(MISO) y el siguiente de VCC, entonces SCK y así sucesivamente.

Aviso que esto es un reflejo de la distribución de estos pines en la placa principal. Esto es porque estos encabezados femeninos conectará con cabeceras de hombres a bordo y deben espejarse para que Alinee correctamente.

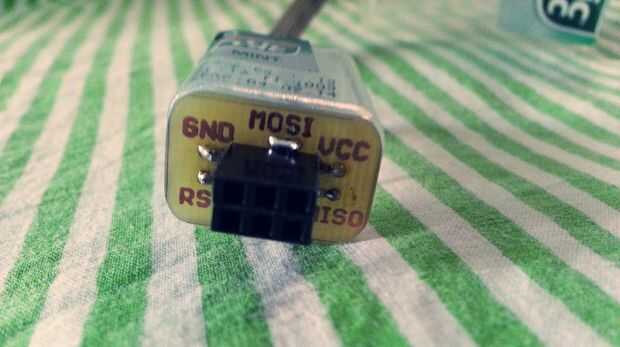

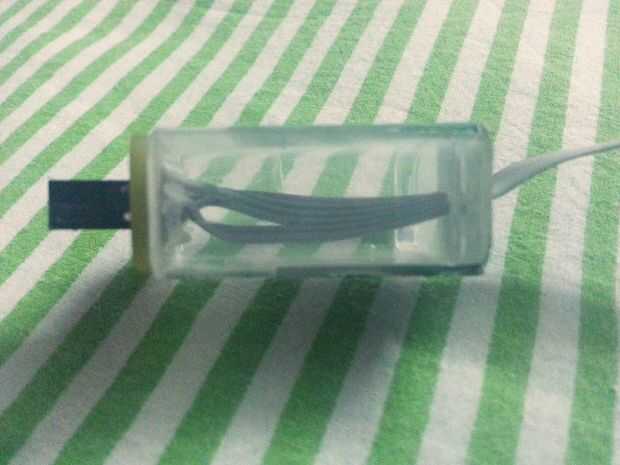

Solo pegue el conector ISCP PCB a la parte inferior del cuadro de mini-tic-tac y hemos terminado!
