Programador USBtinyISP de tic-Tac (2 / 12 paso)

Paso 2: Cosas que necesita

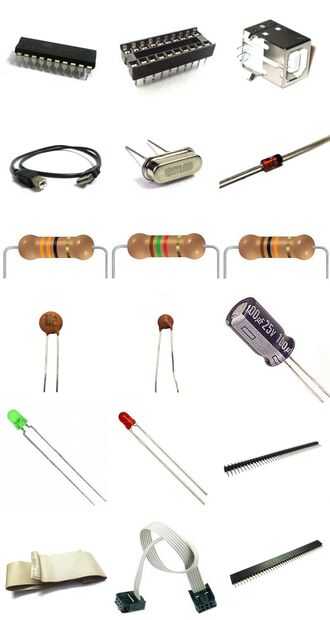

1. ATtiny2313 x1
2. titular de 20-pin DIP IC x1
3. Conector hembra USB tipo B x1
4. Cable USB de tipo B x1
5. Cristal 12 MHz x1
6. Diodo Zener 3v6 x2 (3v3 funcionará también)
7. resistencia de ohm 27-68 x2 (he utilizado de 33 ohmios)
8. 1,5 K resistencia de ohm x5
9. Resistencia de 10K ohm x1
10. 0.1uF condensador de cerámica de x1 (c. código: 104)
11. condensador de cerámica de 22pF 12 x2 (utilicé 15 ohmio; Tapa. código es igual valor)
12. condensador electrolítico de 100uF 25V x1
13. LED verde 3mm x1
14. LED rojo 3mm x1
15. Jefe hombre
16. Cable de cinta
17. ICSP cabecera de 6 pines x2
18. Mujer cabecera (opcional)

Encabezados femeninos no son necesarios si te las arreglas para que consiga sus patas en cabeceras de ICSP. Si usted puede encontrar un cable IDC hecho de antemano, sin necesidad de cabeceras o cable de cinta.

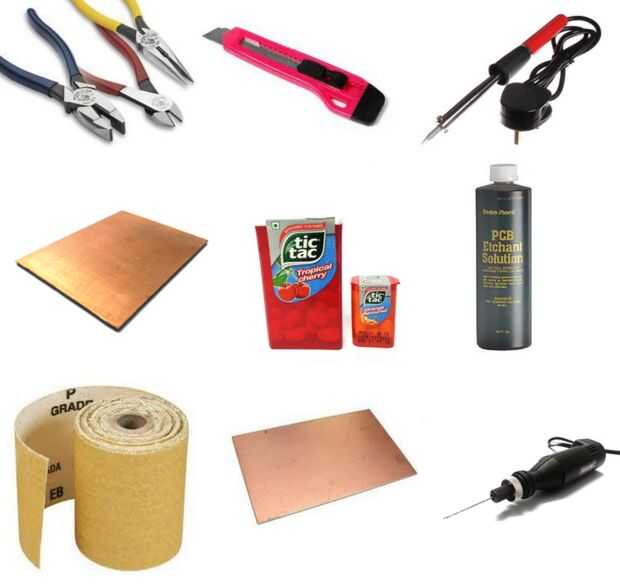

Herramientas necesarias:

1. Cuchilla de corte
2. Alicates de
3. Cautín + estaño

Material de fabricación de PCB requerida:

1. Solo echado a un lado tablero revestido cobre
2. Grabador
3. Taladro
4. Papel de lija
5. Doble cara cobre revestido board(optional)

Tablero doble echó a un lado del cobre sólo es necesario si no tienes un pin 6 conector ICSP y decide seguir mis instrucciones para un work-around.
Resto de las cosas que necesita depende de su método de fabricación de PCB. Usar a transferencia de tóner para que eso necesito plancha de ropa, papel, impresora laser etc..

Y por último pero no menos importante, TIC-TAC!
