Programador USBtinyISP de tic-Tac (4 / 12 paso)

Paso 4: Perforar, lijar y serigrafía

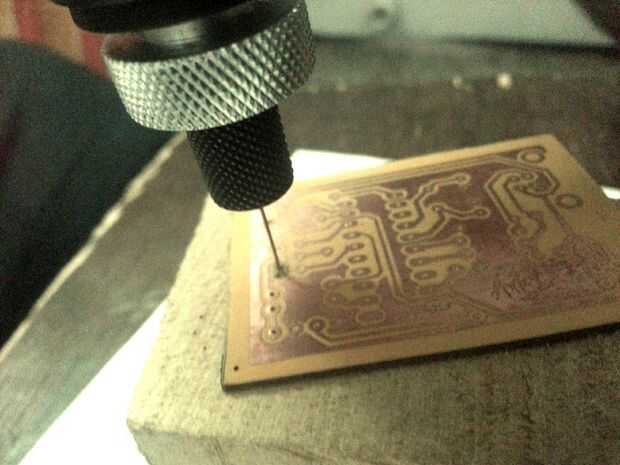

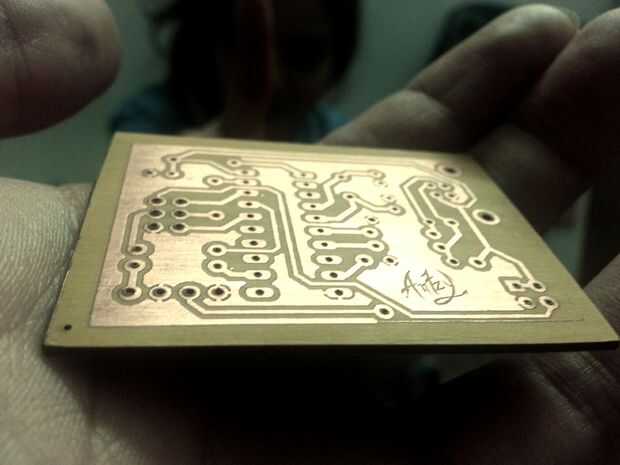

Empezar a taladrar los agujeros en la PCB. Utilice una broca más grande para IC pines, LEDs, ICSP cabecera, puente macho jefe, cristal y una broca increíblemente grande para los 2 pernos de jack USB utilizado para enganche a Junta.

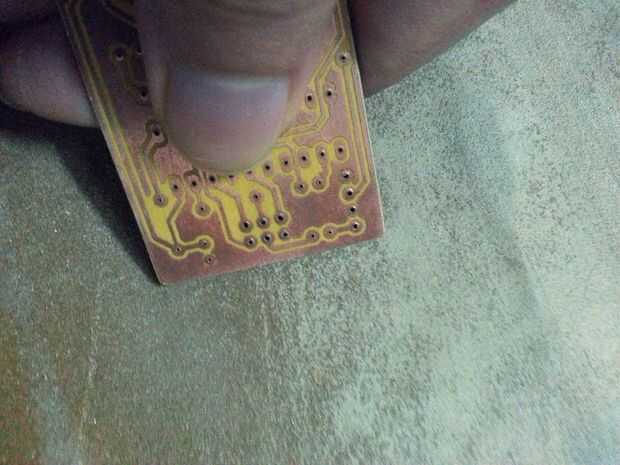

Ahora corte el exceso de junta el material de los lados y el bordes de arena. También hice pequeños surcos para cositas de garra de gato del USB en. Mantener estallido tic-tacs a lo largo de este paso. Le ayudará a pasar tediosas de perforación/lijado aumentando la concentración y la habilidad (no científicamente probado).

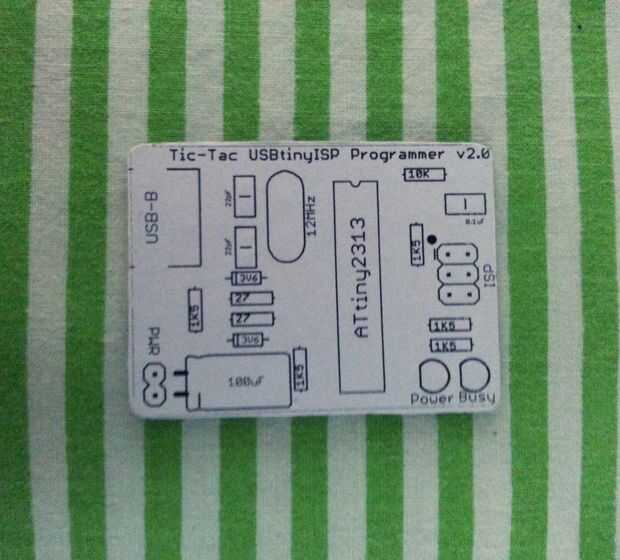

Serigrafía es el esquema de componentes y limpias etiquetas descriptivas sobre el PCB. Puesto que se trata de una sola tarjeta echada a un lado, pegué una copia impresa en la parte superior de la Junta. Consiguió arrugadas y empapado después limpié la parte inferior con alcohol isopropílico pero fue solo mi estupidez. También puede hierro la serigrafía como método de transferencia de tóner.

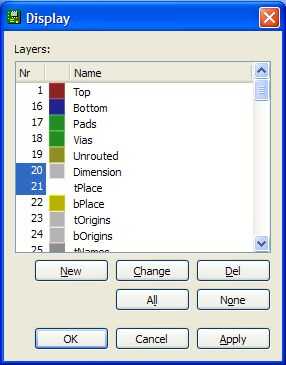

Sólo elige la dimensión 20 21 tPlace y 51 tDocu capas e imprimir. Cortar y pegar pero utilice escasamente más tapará sus laborioso orificios. Si está utilizando a transferencia de toner aplicar serigrafía, dejar 51 tDocu capa y seleccione la opción de espejo durante la impresión.
