Programador USBtinyISP de tic-Tac (8 / 12 paso)

Paso 8: Soldadura jefes masculinos

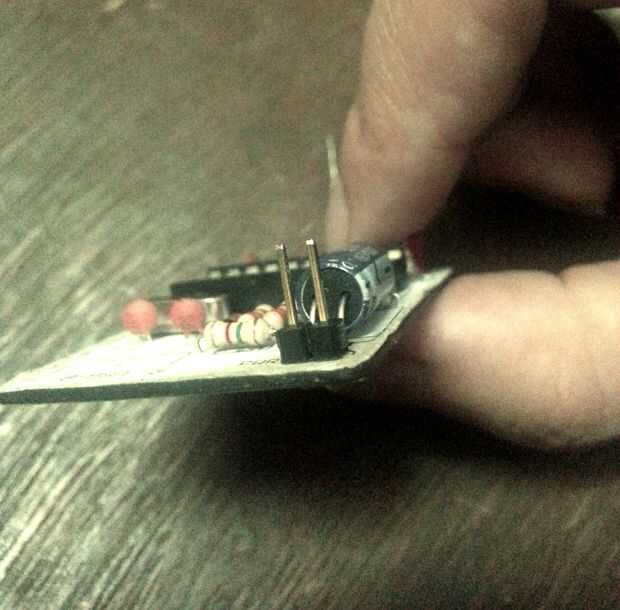

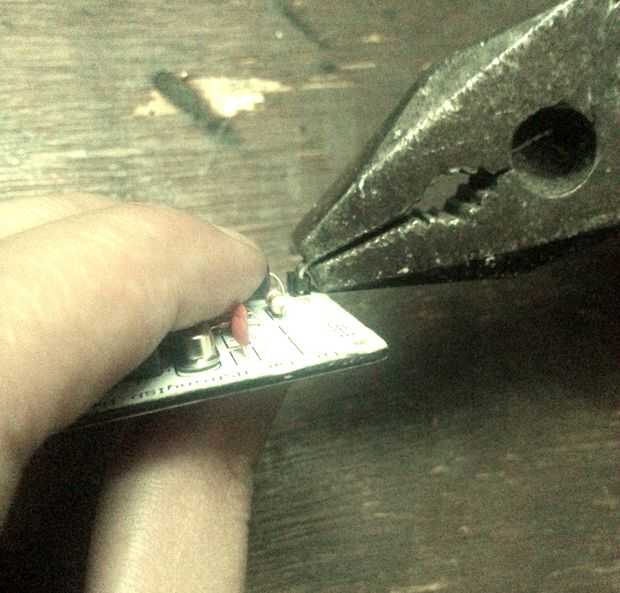

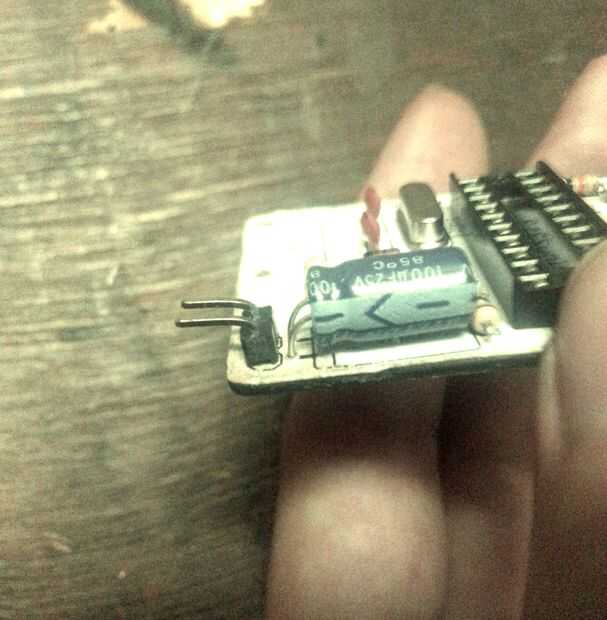

Ahora vamos a soldar las cabeceras hombres. Escapada 2 pines macho encabezados y soldarlos en su lugar al lado del condensador. Ahora toma tu pinza y doblar las patas por unos 90 grados.

Esta opción fácilmente accesible del puente está disponible para que puede alimentar el IC AVR está programando con fuente de alimentación USB. Conectar un puente significa destino IC se entregará 5V USB. Sacarlo a cortarlo. Nunca tienen un jumper en esto si están alimentando su AVR con alguna otra fuente. Fuentes de alimentación que no son buenas para el AVR y un programador.

También, si tienes un 6 pines ICSP cabecera o IDC (el cable con ICSP encabezados previamente conectado con cable de cinta), luego soldar cabeceras masculinos 3 x 2 en los agujeros con ISP. No pude encontrar ninguno de ellos en tiendas locales, así que hice un pequeño hack para reemplazar el cable. Si sigues mi pasos, dejar los agujeros del ISP como es ahora.

Soldar al conector USB así y doblar esas garras planas contra la parte inferior del tablero.
