Programar ATtiny2313 con Aceduino (3 / 5 paso)

Paso 3: Configuración para la programación

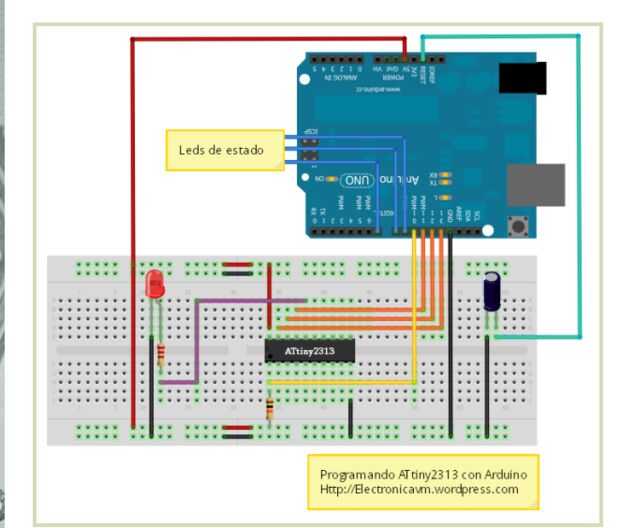

Hay una resistencia de pullup de 10K ohm en el reset del chip. Pin 1 a VCC.
Hay un condensador electrolítico de 10uF en el reset de la Arduino. Desde el reset a tierra.
Son diferentes reajustes y no están conectados juntos en el circuito.

Después de éxito con configurar el circuito entonces los archivos ATtiny2313 y confirmados están disponibles en el IDE deberá establecer a tu Arduino para la programación.

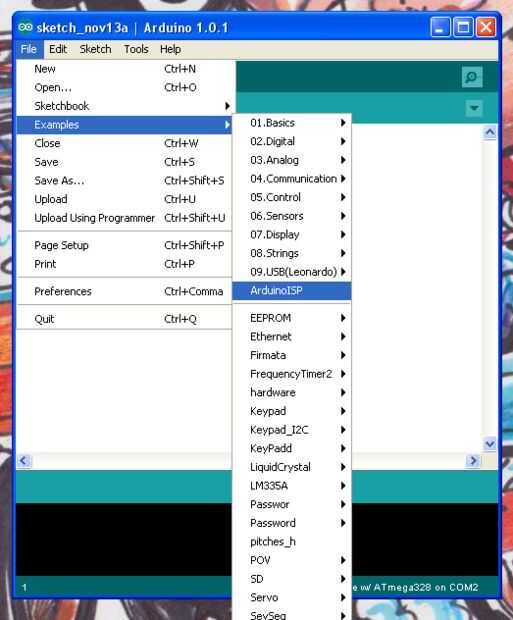

En mi foto 3 puedes ver que estoy cargando el bosquejo de ArduinoISP. Esto hace que el Arduino capaces de programar otros chips. También tenga en cuenta en la parte inferior del IDE tengo el tablero ATmega328 elegido para cargar el sketch de ArduinoISP en. El nombre de Junta completa está bloqueado en la imagen así que aquí está: Arduino Duemilanove w / ATmega328. Mi puerto está en COM2.

Ahora que tienes que puede seguir programar el ATtiny2313.

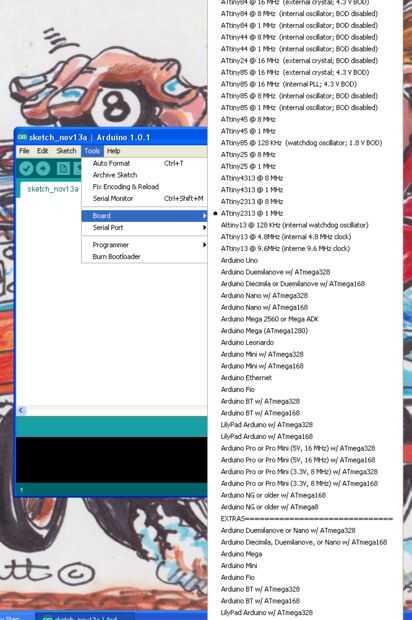

Si usas el 1MHz su selección debería verse como pic #4.

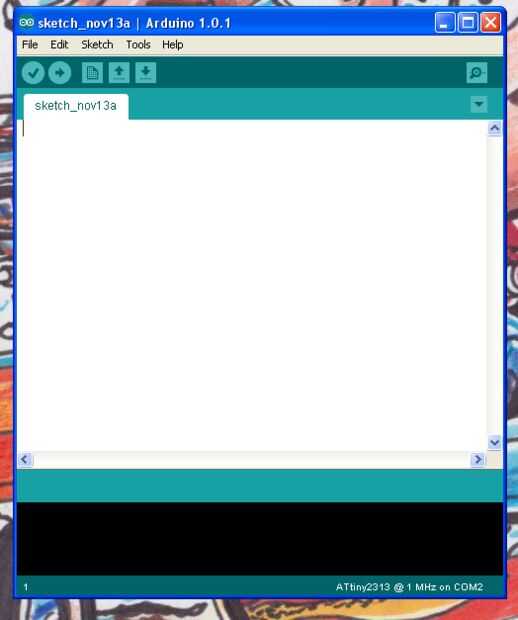

Foto #5 muestra la placa que se selecciona en la parte inferior del IDE.

Desde allí puede cargar el sketch de blink o y grabar en el chip.

¿Qué pin es el LED conectado en el diagrama?
Parece que el pin 16 en el chip.

¿Lo que el número que utilizamos en el IDE?

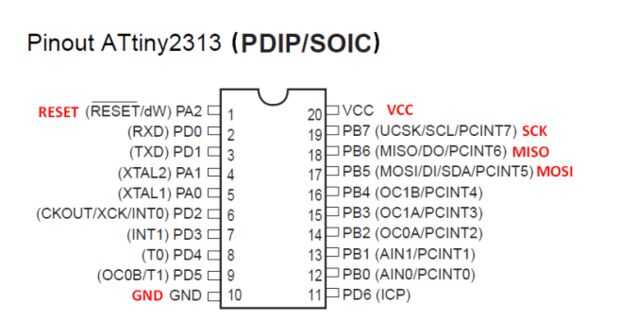

Puede consultar la tabla y obtener la respuesta o si lo prefiere que lo hará para usted, es 13.
Igual cuando usted carga un abrir y cerrar del bosquejo por lo que no necesita ser cambiado.
