Programar ATtiny2313 con Aceduino (5 / 5 paso)

Paso 5: Apoyo a documentos e información

Cualquiera de los números en el chip no se corresponden con los números en el IDE de Arduino. Que he encontrado.
Los números que usted tendrá que seleccionar en el IDE son de 0 a 16. Esos números don no reflejan los números del chip en todas formas.
Si usted ha encontrado la relación entre ellos por favor me deja él!

Este número de referencia que he hecho es solo el IDE que corresponden a la patilla del chip que desea utilizar.

¿Qué son?

OK así que aquí está lo que trazado para los números.
Si desea utilizar el pin #2 en el chip el IDE hay que cambiar a 0

Ejemplo: El IDE es como este int led = 13;
Usar pin #2 del chip cambiar a led int = 0;

Ahora los números restantes son

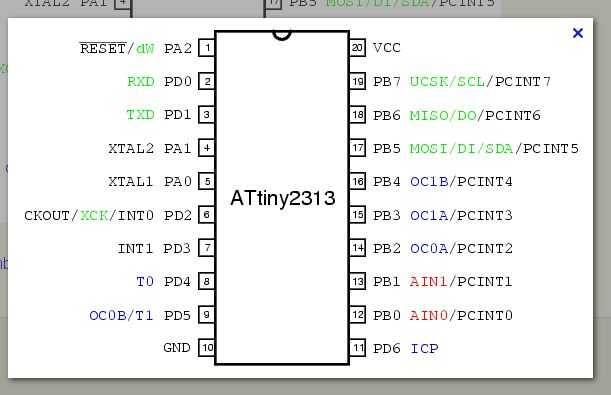

Chip # IDE # lado izquierdo del chip
2                      0
3                      1
4                      2
5                      3
6                      4
7                      5
8                      6
9                      7

Chip # IDE # derecha del chip
11                  8
12                  9
13                10
14                11
15                12
16                13
17                14
18                15
19                16

La mayoría de estos pines tiene también otras funciones, ver la descarga PDF para aprender lo que son.

Entonces por supuesto se restablece el pin del chip #1
#10 es
PIN # 20 es VCC

Espero que esto pueda han ayudado de alguna manera.
Gracias por mirar.
