Programar ATtiny85 de frambuesa Pi (2 / 4 paso)

Paso 2: Conexiones eléctricas

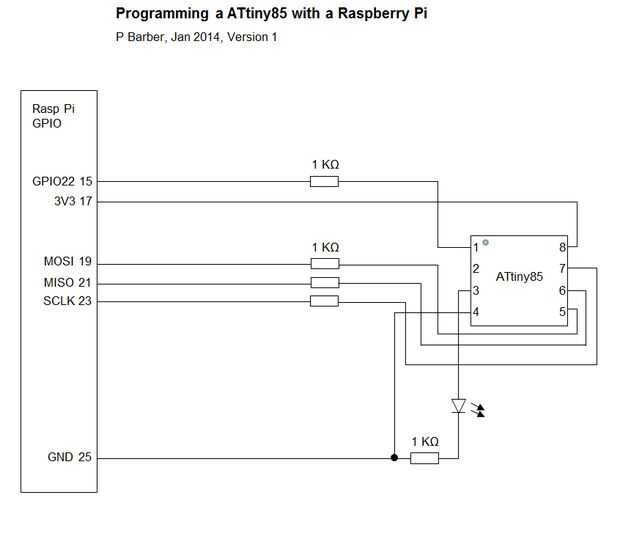

Conectar hasta ATtiny85 a la frambuesa Pi GPIO (alambre de colores de la imagen se dan para la referencia):

ATtiny de patillas GPIO comentario
1 de 15 GPIO22 para restablecer (a través de 1K, cable azul)
8 17 3.3 V (cable verde)
19 5 MOSI (a través de 1K, cable amarillo)
21 6 MISO (a través de 1K, cable naranja)
23 7 SCLK (a través de 1K, cable rojo)
25 4 GND (cable marrón)

(No pude encontrar una manera para hacer una bonita mesa en instructables)
