Programar Chips ATtiny con Arduino (3 / 5 paso)

Paso 3: Conectar el circuito

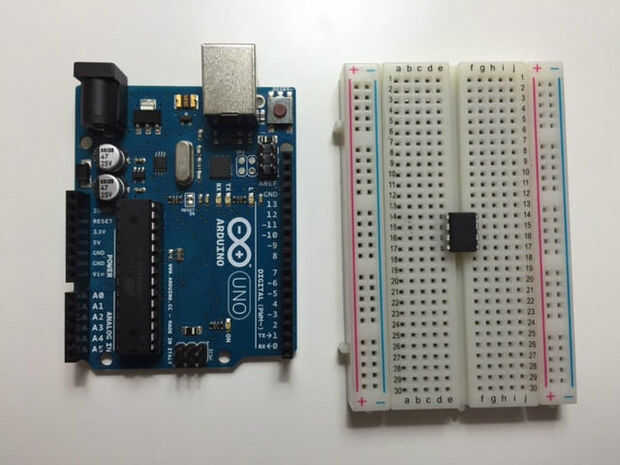

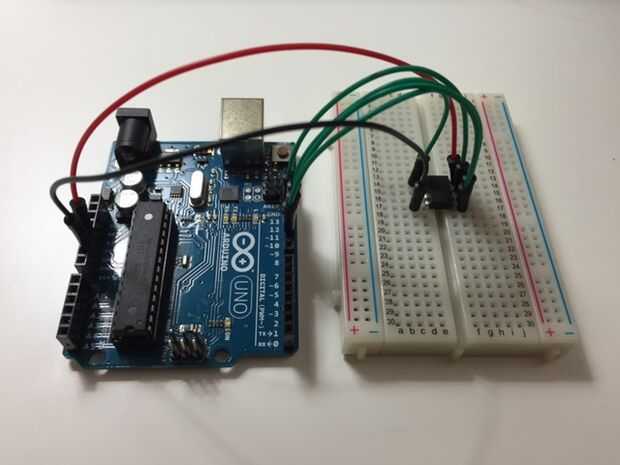

Desenchufe su Arduino y coloque el Attiny en el protoboard como se muestra arriba. Conecte cables de puente de tu Arduino a la placa en la siguiente configuración:

PIN 10 ⟹ RESET
PIN 11 ⟹ MOSI
Pin 12 ⟹ MISO
PIN 13 ⟹ SCK
VCC DE 5V ⟹
GND GND DE ⟹

Que tenga que ver el pinout de su particular Attiny para localizar los pines SCK, RESET, MOSI y MISO.

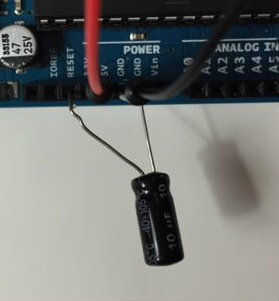

Por último, poner un condensador de 10uF entre GND y RESET de tu Arduino (no olvide respetar la polaridad). Esto evita el Arduino auto reseteo.
