Programar PIC con Arduino

Este es sólo otro "show and tell", pero una vez más, hay archivos gerber y así sucesivamente incluido.

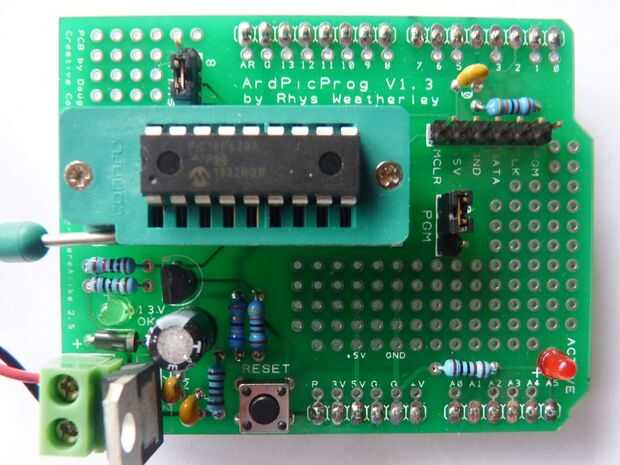

Este escudo de Arduino es una versión de PCB de un circuito diseñado por Rhys Weatherley. Cuando se utiliza conjuntamente con dos bosquejos de arduino y un programa de host también diseñado por Rhys, proporciona una forma bastante limpia de programación varios 8 y 18 pines PIC micros utilizando un Arduino como el programador. Lista completa de dispositivos compatibles, son bocetos, programa host, esquemas e instrucciones de uso aquí.

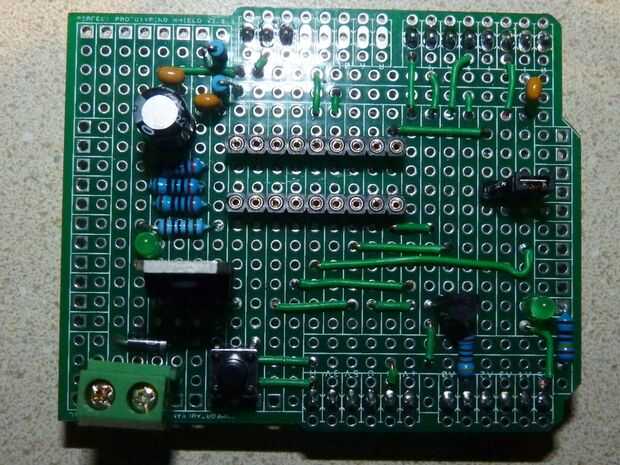

El circuito es igual al que en ese sitio, excepto que he añadido un puente para que pueda seleccionar pin 9 o 10 como el pin del programa. Esto le permite programar un par de modelos adicionales de PIC en el zócalo ZIF. El circuito es fácil de construir en un tablero de proto - especialmente uno mío! ;)

Si no estás cómodo con interfaces de línea de comando o no estás dispuesto a jugar un poco para enseñar a usted cómo usar este hardware y software, probablemente no es el proyecto para usted. Hay baratos programadores PIC disponibles compatibles con el software libre con buena GUI. Esto es para la diversión de DIY!

PCB fue diseñado utilizando software libre designSpark por RS components y fabricado por SEEED Studio. Porque pedí otros tableros y piezas a la vez, pagué unos $23 para el 10 de este PCB (vale la pena si fuera por mí, como hicieron algunos de los repuestos como kits de regalo para los amigos).
Como alternativa, puede utilizar el archivo de .pdf suministrado para hacer el método de transferencia de toner y hacer su propio.

Gerber y otros recursos al final.
