Paso 5: Conecte los componentes

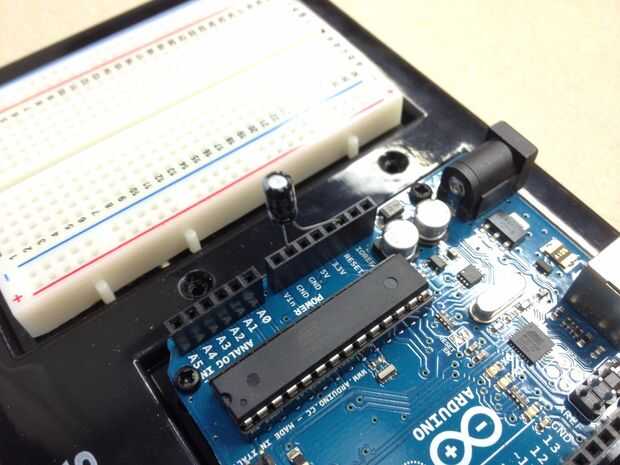

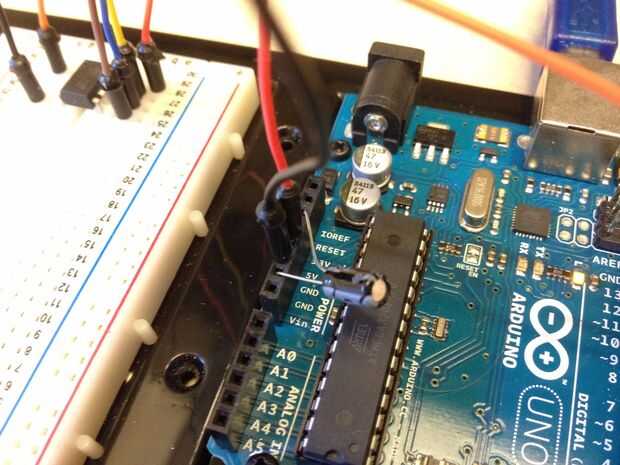

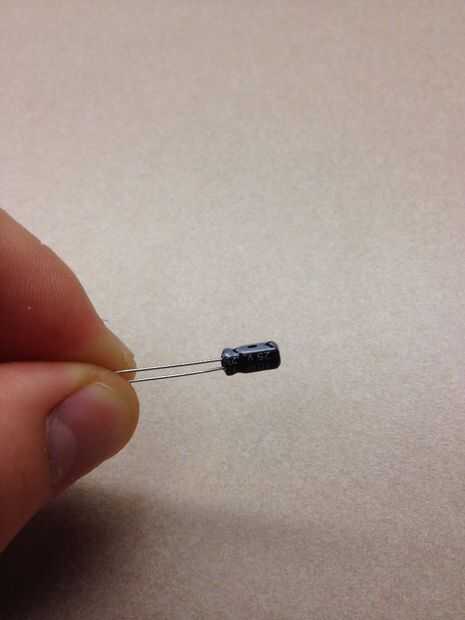

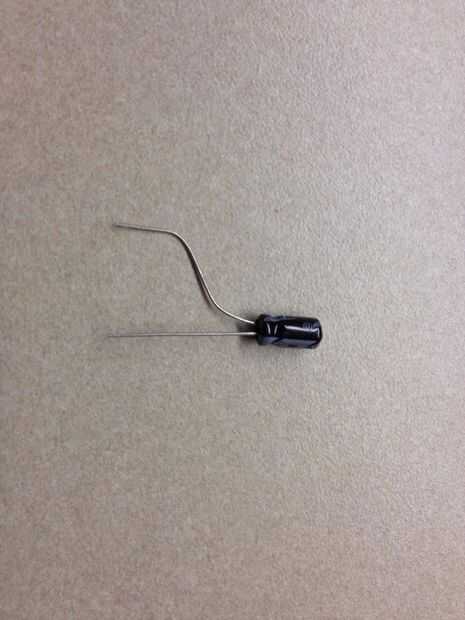

Primero tienes que conectar el 10 μF condensador a tierra los pines Reset en el Arduino. Asegúrese de que el lado de tierra del condensador (normalmente el lado con una franja plata) va en el conector de tierra en el tablero. Esto le ayudará a actuar como un filtro y dejar el Arduino de restablecer a sí mismo al programar el ATtiny.

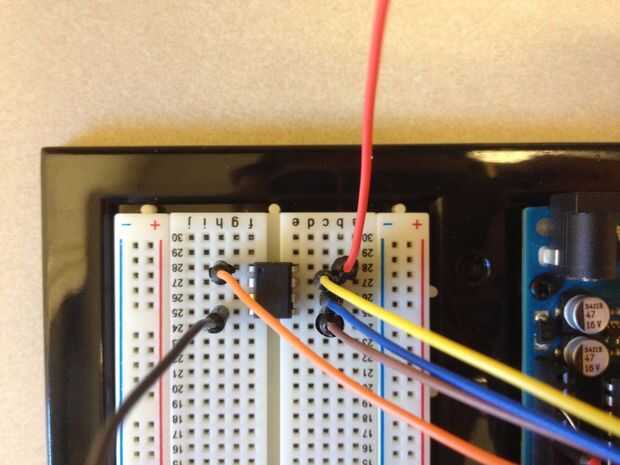

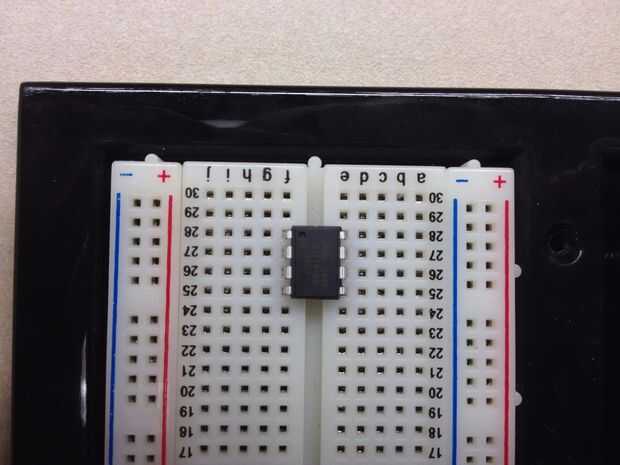

A continuación coloque el ATtiny en el protoboard. La brecha en el centro se hace para que los diferentes circuitos integrados poder abarcarlo. Asegúrese de que el punto más pequeño sobre el ATtiny es en la esquina superior izquierda ya que es lo se está haciendo referencia a lo en el tutorial.

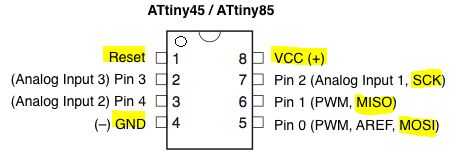

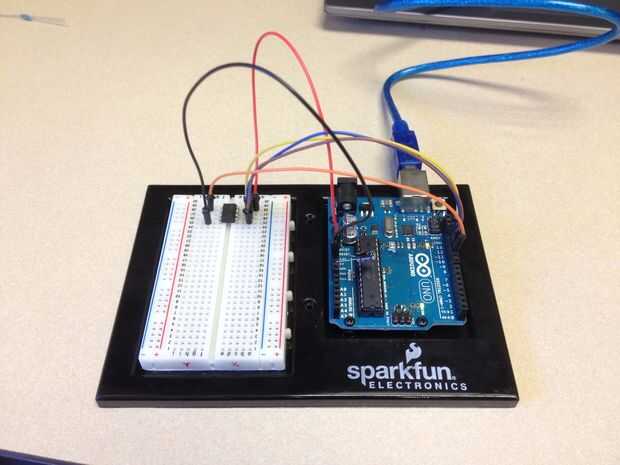

Ahora le conectes los cables del puente. Porque puede haber confusión debido a los pernos físicos siendo numeradas diferentes que las clavijas de salida digital, que basado en su propiedad (VCC, MISO, tierra, etc.) se refería pero el gráfico de arriba le ayudará a recordar cuál es cuál.
Asignacion de terminales

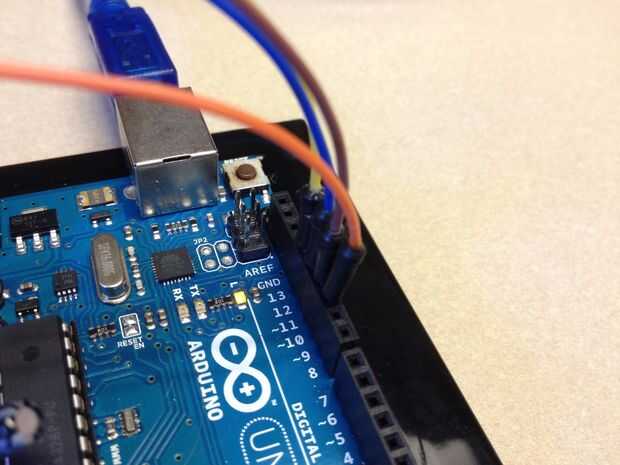

- Pin 13 de Arduino---> SCK
- Arduino Pin 12---> MISO
- Arduino Pin 11---> MOSI
- Arduino Pin 10---> RESET
- Arduino 5V---> VCC
- Arduino tierra---> GND
