Paso 8: Probar ATtiny

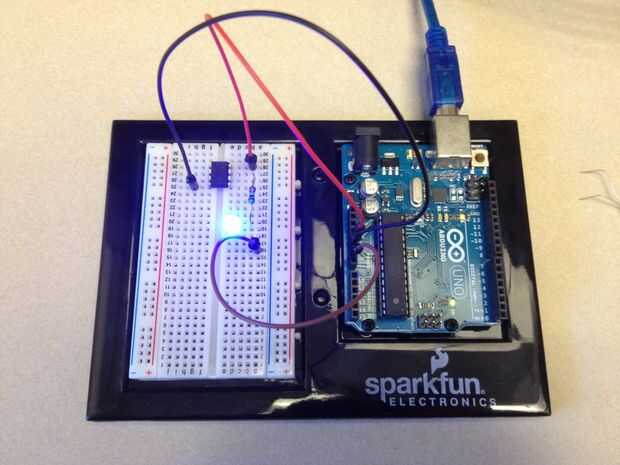

Para probar el ATtiny, fije su resistencia y el LED en serie al pin especificado en el programa. En este caso era digital patillas 0 y física 5. Asegúrese de conectar a tierra el ATtiny y su LED. En este caso usé el Arduino para tierra y 5V de conveniencia. Una vez que conectas a 5V de Arduino al microcontrolador debe empiezan a parpadear (usted podría también fijar este microcontrolador a otra fuente de alimentación y agregar un regulador de 5V).
¿Cómo sabes que resistencia se necesita? Bueno es una apuesta segura que la mayoría de LEDs funcionará con una resistencia de entre 220 y 330 ohmios (con una mayor resistencia a proporcionar una luz más dévil). Si desea calcular la resistencia de usted necesita utilizar la ecuación V = IR donde V es la diferencia de tensión entre lo que viene y lo que se utiliza, es la corriente por el LED y R es la resistencia de la resistencia tendría que hacer un circuito seguro. Un ejemplo de cálculo se muestra a continuación donde 5 voltios es proporcionada por el Arduino, 3 V es utilizada por el LED y 12 mA son atraídos por el LED:
V = IR
R = V / I
R = (5-3) / (12 / 1000)
R = ohmios 166,7
Por supuesto es seguro usar un resistor que es superior a lo que fue calculado. El valor que se calcula es el mínimo que es necesario.

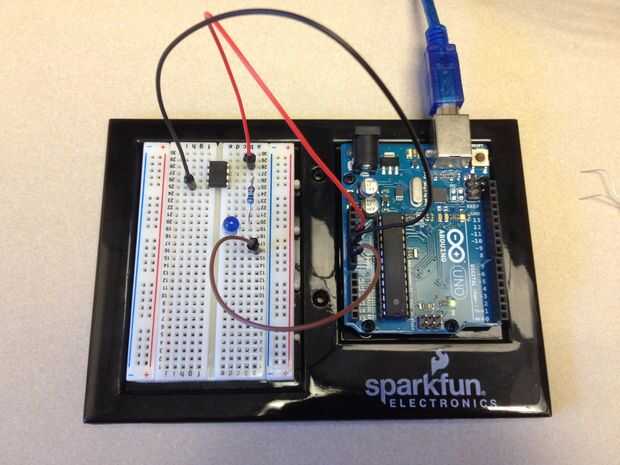

Se me quitan los alambres usados para programar el ATtiny de las fotos para que sea más fácil de ver pero no es necesario poner a prueba tu chip.
