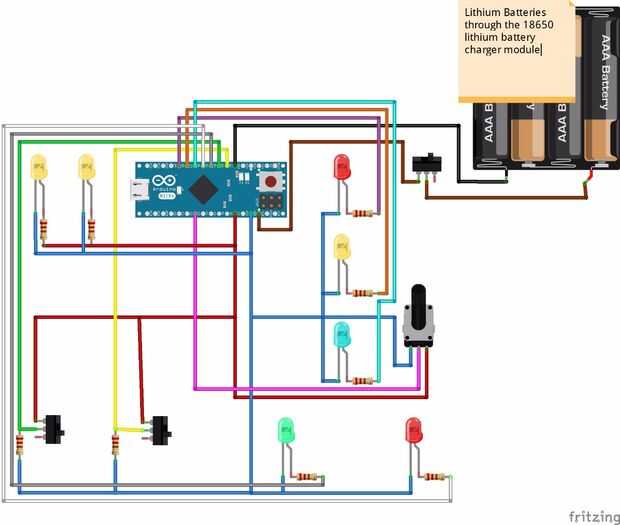

Paso 3: Diagrama de
He utilizado dos tiras de cinta de cobre para soldar, uno por tierra otro de 5v.
Cada led se conecta a tierra en el lado del ánodo (-) y un resistor de 220 ohmios en el lado del cátodo y luego el pin correspondiente en el Arduino (pins 4-8), la dos "pantalla" luz de fondo está conectado a tierra y a 5v a través de una resistencia de 220 ohm
Dos de los interruptores están conectados sobre los 5v en un lado y el pin correspondiente en el Arduino (pines 2, 3) en el otro lado sino también a un resistor de 220 ohmios conectado a masa (tire hacia abajo)
El zumbador piezzo está conectado a Arduino (pin 9) en el lado del cátodo y a la tierra en el lado del ánodo.
El último interruptor (principal interruptor está conectado a las primas del pin en el Arduino y módulo en el cátodo (+) de carga de la batería de 18650 litio
El potenciómetro se conecta a tierra (pin 1) y 5v (3 pines) y pin analógico arduino 3
El ánodo de la 18650 está conectado con el Arduino GND.
La batería de litio está conectada directamente a la 18650 en el bat + y -.
Compre remolque cajas de madera, uno un poco más pequeño y luego el otro y utiliza la tapa de uno más pequeño que el interior de la maleta.
He añadido un símbolo impreso de Musad, pintada algunos otros detalles como el número de serie y las etiquetas de los botones.
Cortar una ventana y cosido una leminated impreso "pantalla" que contiene los detalles de la mision (dos de las luces amarillas son su luz trasera)
eso es todo, espero que no olvidar nada.
