PropVario, un variómetro/altímetro DIY con salida de voz para planeadores RC (5 / 6 paso)

Paso 5: Conectar vario con radio

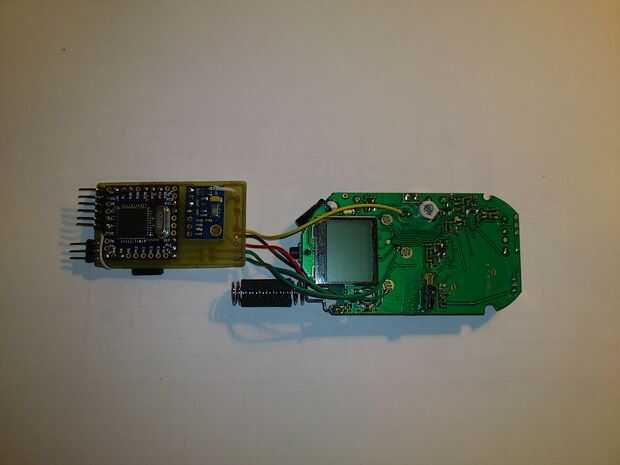

Este es un ejemplo de cómo conectar el Vario a un Walkie-Talkie barato que compré en ebay por 15$.

Hay cinco conexiones que hacer:

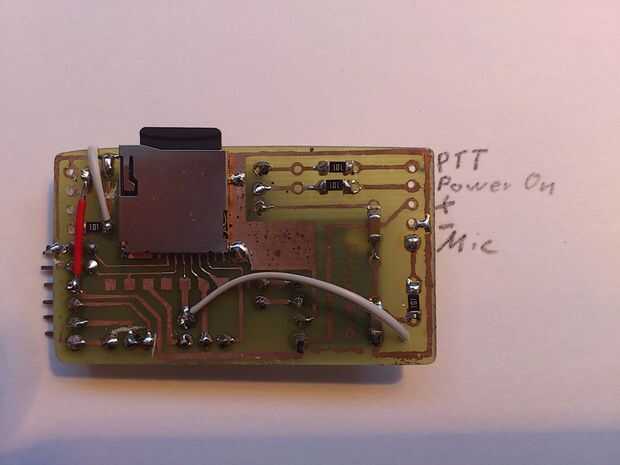

-Tensión de alimentación de 5V para el contacto de la batería de la radio, también de tierra
-quitar el micrófono de electret de la radio y conectar el "caliente" para micrófono de vario
-caliente pines desde el poder - y -PTT (radio) al poder de vario-pins y ptt
(esto es necesario para que automáticamente encienda la radio)

véase también en la foto adjunta
