Paso 5: Hardware: el interruptor de
Uno podría preguntarse cómo hará que el arduino detectar que un interruptor ha sido movido de un tirón. Hemos establecido un pin para leer digital alta o baja en nuestro software así que vamos a utilizar el interruptor para conectar ya sea el suelo (bajo) con el conector o 5v (alto) con el conector de.
Es un gran ejemplo de cómo hacerlo en la página de arduino en http://arduino.cc/en/tutorial/button. Utilizaremos este método para detectar el interruptor.
En definitiva, lo que pasa es que el pin está conectado a un lado del interruptor, así como una resistencia a tierra. Al otro lado del interruptor está conectado al pin de 5v. Cuando el interruptor se abre, el pin está conectado sólo a la tierra (a través del resistor). Cuando el interruptor está cerrado el pin está conectado directamente al pin de 5v. La resistencia del ohmio enorme mantiene la corriente baja cuando el interruptor está abierto aunque.
La soldadura de dos ~ 12" secciones del cable 18 calibre para el pin central y uno de los pernos laterales del interruptor. Gire los dos cables juntos para crear un cable más grueso que se ve más ordenado y más compacto. Esta ruta a través de la pared lateral de la caja (ver Hardware: gabinete para más detalles).

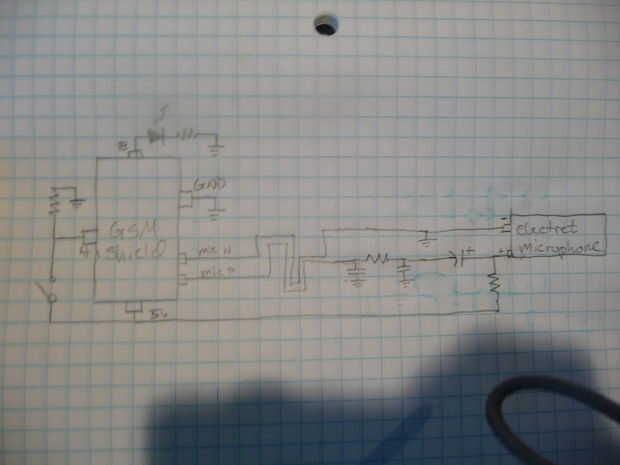

Utilice uno de los cables de puente para conectar el cable del interruptor al pin de 5v. Conecte un cable puente y un plomo de la resistencia de 100K ohm al otro cable del interruptor. El puente de alambre está conectado al pin 4 en el escudo GSM.
Por último, soldar un cable de puente final al otro extremo de la resistencia de 100K ohmios y conecte con el conector de tierra.
Para comprobar que has hecho esto correctamente, conecte el escudo GSM en el arduino, subir el sketch en el paso de software y configurar el interruptor. Si está conectado a la red inalámbrica y todo se ha hecho correctamente cuando le da la vuelta el interruptor usted recibirá mensajes de texto!
