Para proteger sus circuitos de una peligrosa situación de polaridad inversa, muchos constructores incluyen un diodo (conduce electricidad en solamente una dirección) en serie con su circuito para dejar atrás actual de hacer cualquier daño. Pero el problema con este enfoque es que el circuito no funcionará hasta que usted corrija la polaridad inversa, que a veces no es posible sin ajuste de conectores o encontrar una fuente correctamente polarizado.

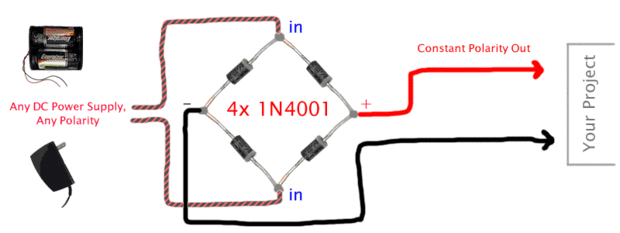

Para añadir flexibilidad a su circuito y permite que funcione con cualquier polaridad de corriente continua, considere agregar el circuito anterior a su proyecto. Ya no tienes que preocuparse por hacer un hacia atrás conexión o encontrar un adaptador de pared que tiene un conector de centro positivo o lo que sea.
Este circuito utiliza un puente rectificador se utiliza normalmente en equipos alimentados por CA para dirigir adecuadamente la corriente entrante para que salga correctamente en los pines marcados "+" y "-". Simplemente conecte su cable de alimentación (no te preocupes la polaridad) a los pines marcados AC (o "~" o "en"), conecte el circuito a "+" y "-" y disfrutar de la flexibilidad y la protección. Usted puede comprar un rectificador de puente completo en un solo caso, o puede hacerlo de cuatro diodos. Tenga en cuenta la orientación de los diodos (las bandas blanco) en el cuadro; deben estar dispuestos como se muestra.
Una desventaja de este truco es que la tensión de salida será uno o más voltios menor que la entrada (dependiendo de la caída de tensión de los diodos). -Sólo tener en cuenta. Asegúrese de utilizar diodos calificados para de gran intensidad, uso de rectificador.
